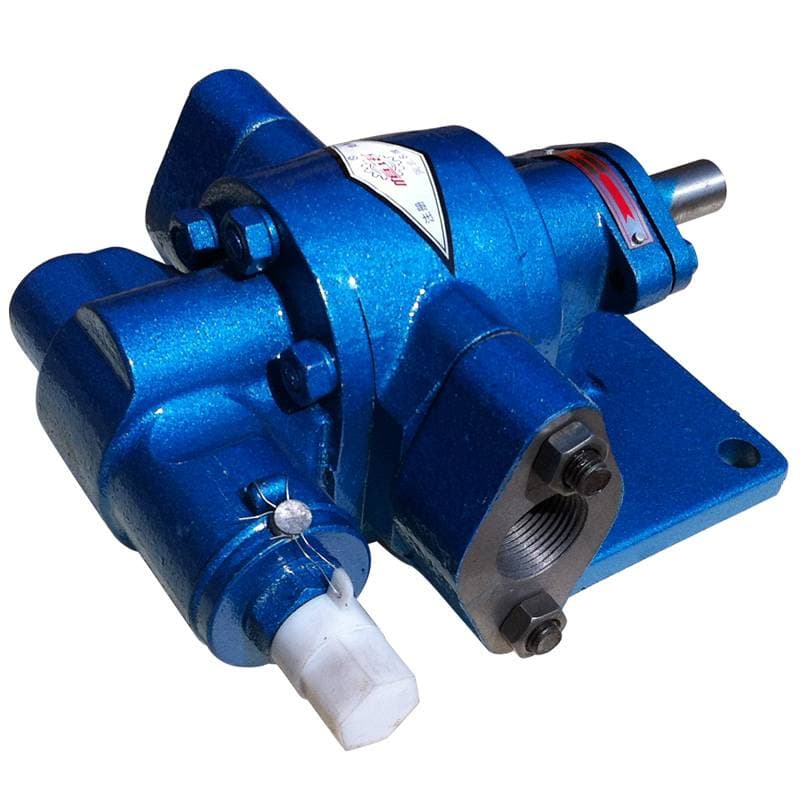

Шестеренный насос KCB-633
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 633 л/мин
Позиция Шестеренный насос KCB-633 относится к ряду KCB: шестерённый масляный насос KCB с предохранительным клапаном. Параметры позиции — подача 38 м³/ч (633 л/мин), давление 0,28 МПа, двигатель 11 кВт. Серийные насосы KCB имеют предохранительный клапан; корпус выполняют из чугуна или нержавеющей стали SS304/SS316/SS316L, шестерни — из стали, меди или нержавейки.
Особенности серии KCB
Руководство на серию KCB-A допускает температуру жидкости +80 °C при набивке O, +200 °C при механическом уплотнении M и +250 °C при графитовой набивке G, вязкость 35–1500 сСт; воду этот насос не качает.
Характеристики: Шестеренный насос KCB-633
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 38 м³/ч (633 л/мин) |
| Частота вращения | 970 об/мин |
| Давление нагнетания | 0,28 МПа |
| Мощность двигателя | 11 кВт |
| Двигатель | Y160L-6 |
| Условный проход патрубков | 4" |
| Высота всасывания | 5 м |
Расшифровка обозначения KCB-633
Расшифруем шестеренный насос KCB-633 по частям. KCB-633: K — насос с предохранительным клапаном, CB — шестерённый насос, 633 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 38 м³/ч; это толкование сопоставлением столбцов.
Подача, мощность и момент: расчёт
Проверим шестеренный насос KCB-633 арифметикой. Условный пример: насос работает на номинальных 2,8 бар. Гидравлическая мощность: 633 л/мин × 2,8 бар ÷ 600 = 2,95 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 11 кВт ÷ 970 об/мин = 108,3 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 633 л/мин × 960 ÷ 970 = 626,5 л/мин; при 1500 об/мин: 633 л/мин × 1500 ÷ 970 = 978,9 л/мин. За один оборот насос подаёт 652,6 см³. Перевод единиц: 633 л/мин × 60 ÷ 1000 = 37,98 м³/ч. Сравнение: двигатель 11 кВт против 2,95 кВт гидравлических: запас 3,7 раза. Двигатель берут с запасом на вязкость и пусковой режим, значит он заметно мощнее гидравлического минимума.
Чем приводить и как подключать
Чтобы запустить шестеренный насос KCB-633, понадобится следующее. Двигатель по таблице — Y160L-6, 11 кВт, 970 об/мин. Высота всасывания — 5 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Чем заменить и с чем сравнить
Если типоразмер не подошёл, рядом по ряду стоят позиции: KCB-483.3: 483,3 л/мин, то есть в 1,31 раза меньше, чем у KCB-633 (633 ÷ 483,3 = 1,31). Привод 11 кВт против 11 кВт у KCB-633. KCB-960: 960 л/мин, то есть в 1,52 раза больше, чем у KCB-633 (960 ÷ 633 = 1,52). Привод 18,5 кВт против 11 кВт у KCB-633. KCB-300: 300 л/мин, иначе говоря в 2,11 раза меньше, чем у KCB-633 (633 ÷ 300 = 2,11). Мощность по таблице — 5,5 кВт (у KCB-633 11 кВт). Полный список — в разделе Шестеренные насосы KCB.
На что смотреть при выборе
Выбирая шестеренный насос KCB-633, учтите ограничения. Байпасный клапан настраивают на давление, которое на 40 % выше номинала насоса, и держат открытым недолго: он защищает, но не регулирует. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Установка и уход
Эксплуатируя шестеренный насос KCB-633, следите за простыми вещами. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
