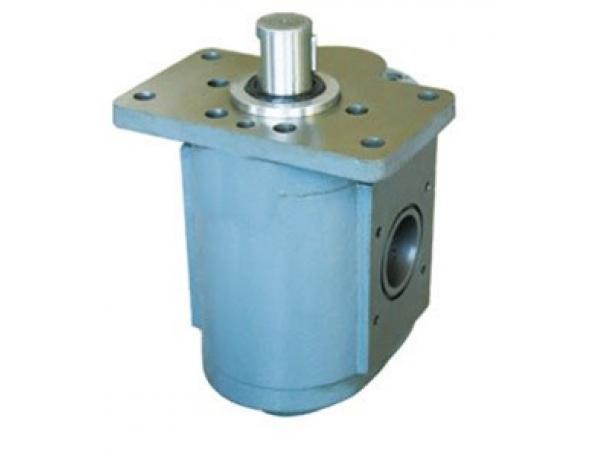

Шестеренный насос DCB-B160-FL

Шестеренный насос DCB-B160-FL из серии DCB-B (овальное исполнение FL) подаёт 160 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 8,2 кВт. Косозубые шестерни делают работу тише, чем у прямозубых насосов того же класса. Объёмный КПД по таблице — ≥90 %, общий — ≥80 %.

Главное свойство позиции «Шестеренный насос DCB-B160-FL»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Присоединения овального исполнения бывают фланцевыми или резьбовыми. Резьба у DCB-B160…500F может изготавливаться по заказу, например M36×2 или M62×2, поэтому тип присоединения выясняют до заказа.

Характеристики: Шестеренный насос DCB-B160-FL

Как читается код DCB-B160-FL

По порядку: D — косозубые шестерни, малошумный насос; CB — шестерённый насос; B — номинальное давление 2,5 МПа; 160 — номинальная подача, л/мин; FL — овальное исполнение; в таблице изготовителя — F-F(L): фланцевый монтаж, фланцевое или резьбовое присоединение.

Откуда взяты цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Расчёт и арифметика для «Шестеренный насос DCB-B160-FL»

Что будет при другой частоте вращения, например 960 об/мин: 160 л/мин × 960 ÷ 1450 = 105,9 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Гидравлическая мощность на выходе при номинальном давлении: 160 л/мин × 25 бар ÷ 600 = 6,67 кВт. Привод по таблице — 8,2 кВт; отношение 6,67 ÷ 8,2 = 0,81: остальное уходит на потери и запас по нагрузке.

Вал нагружается моментом 9550 × 8,2 кВт ÷ 1450 об/мин = 54 Н·м. Это номинал: пусковой момент выше, и муфту под него берут с запасом.

Сопутствующие позиции

Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Рядом в линейке стоят Шестеренный насос DCB-B250-FL, Шестеренный насос DCB-B300-FL и Шестеренный насос DCB-B200-FL. Весь ряд — в разделе «Шестеренные насосы DCB-B160~500 FL овальные».

Если нужна меньшая подача, подойдут Шестеренные насосы низкого давления CB-B; для перекачки масла со встроенным предохранительным клапаном и давлением 0,28–1,45 МПа — Шестеренные насосы KCB.

Ограничения применения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.

Что чаще всего спрашивают

Какой двигатель нужен для позиции «Шестеренный насос DCB-B160-FL»?

Таблица серии называет 8,2 кВт при 1450 об/мин и номинальном давлении 2,5 МПа. Двигатель подбирают с запасом по пусковому моменту: при вязком масле нагрузка выше.

Что означает FL и D в обозначении?

D — косозубые шестерни, малошумный вариант. FL — овальное исполнение с фланцевым монтажом; в таблице изготовителя запись выглядит как F-F(L).

Подходит ли позиция «Шестеренный насос DCB-B160-FL» для воды?

Для этого исполнения перекачка воды в таблице не оговорена, поэтому среду и обработку подтверждаем по заявке; базовое исполнение рассчитано на масло.

Для заказа «Шестеренный насос DCB-B160-FL» пришлите частоту вращения привода, рабочее давление, жидкость и её температуру, а также размеры присоединений. Цену и срок сообщим в ответ на заявку, доставка по России и СНГ.
