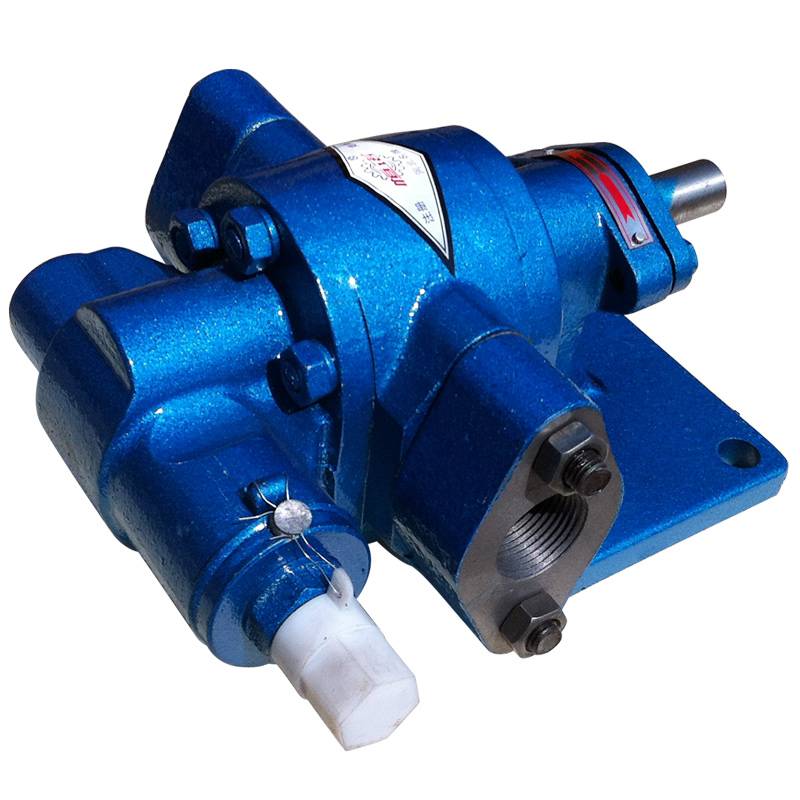

Шестеренный насос KCB-5400
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 5400 л/мин
Шестеренный насос KCB-5400 серии KCB подаёт 5400 л/мин (325 м³/ч) при 989 об/мин; давление нагнетания по таблице — 0,6 МПа, двигатель — Y355M1-6 на 160 кВт. Серия KCB — перекачивающие масляные насосы; корпус делают из чугуна или нержавеющей стали, шестерни — из стали, меди или нержавеющей стали. Воду KCB перекачивать нельзя.
Назначение и принцип работы «Шестеренный насос KCB-5400»
Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.
Максимальная температура перекачиваемой жидкости зависит от уплотнения вала: до +80 °C с набивкой O, до +200 °C с механическим уплотнением M, до +250 °C с графитовой набивкой G. Вязкость перекачиваемой среды — от 35 до 1500 сСт, а у специальных исполнений с пониженными оборотами — до 50 000 сСт.
Высота всасывания зависит от размера: 5 м для KCB-18.3…KCB-960, 3 м для KCB-1200 и KCB-1600, 2,5 м для KCB-1800 и KCB-2500, 2 м для KCB-3800…KCB-9600. Для позиции «Шестеренный насос KCB-5400» таблица называет 2 м.
Шестеренный насос KCB-5400: основные параметры
| Показатель | Данные |
|---|---|
| Подача | 325 м3/ч (5400 л/мин) |
| Высота всасывания | 2 м |
| Частота вращения | 989 об/мин |
| Мощность двигателя | 160 кВт |
| Тип | шестерённый насос с предохранительным клапаном |
| Обозначение | KCB-5400 |
| Условный проход патрубков | 10" |
| Двигатель | Y355M1-6 |
| Давление нагнетания | 0,6 МПа |
Код KCB-5400 по частям
Разберём обозначение KCB-5400 по порядку.
- K — исполнение со встроенным предохранительным (байпасным) клапаном
- CB — шестерённый насос
- 5400 — номинальная подача, л/мин
- 2CY — эквивалент в таблице серии: 325 м³/ч при 0,6 МПа (толкование столбцов)
Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-5400» эти поля нужно уточнять по заявке: в карточке только подача.
На что обратить внимание в данных
У KCB-5400 мощность двигателя в разных таблицах серии отличается заметно: 160 кВт в одной и 110 кВт в другой. Цифру 160 кВт берём из первой таблицы; точный двигатель согласуем до заказа.
Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.
Подбор по цифрам: расчёт
Номинальный момент на валу двигателя таблицы: 9550 × 160 кВт ÷ 989 об/мин = 1545 Н·м. Муфту подбирают по нему с запасом на пуск.
Проверим обороты по двигателю: число полюсов в обозначении Y355M1-6 равно 6, расчёт синхронной частоты и скольжения даёт 60 × 50 Гц ÷ 3 пары полюсов = 1000 об/мин; (1000 − 989) ÷ 1000 × 100 = 1,1 %. Значение в пределах обычного для асинхронных машин.
Подача в других единицах: 5400 л/мин ÷ 1000 × 60 = 324 м³/ч; в таблице она дана в м³/ч и в л/мин, так что ошибиться с переводом нельзя. Высота всасывания по таблице — 2 м: это предел для чистой линии и подходящей вязкости, на практике его держат с запасом.
Что заказать вместе
Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Чем заменить «Шестеренный насос KCB-5400»
Если нужен соседний вариант, посмотрите Шестеренный насос KCB-4100, Шестеренный насос KCB-3800 и Шестеренный насос KCB-5600. Все исполнения собраны в разделе «Шестеренные насосы KCB».
Когда нужен агрегат без встроенного клапана, смотрите Шестеренные насосы DCB-B160~500; для перекачки и смазки при давлении ниже 0,5 МПа — Шестеренные насосы BB-B Y.
Подбор и ограничения
Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Установка и обслуживание «Шестеренный насос KCB-5400»
Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
