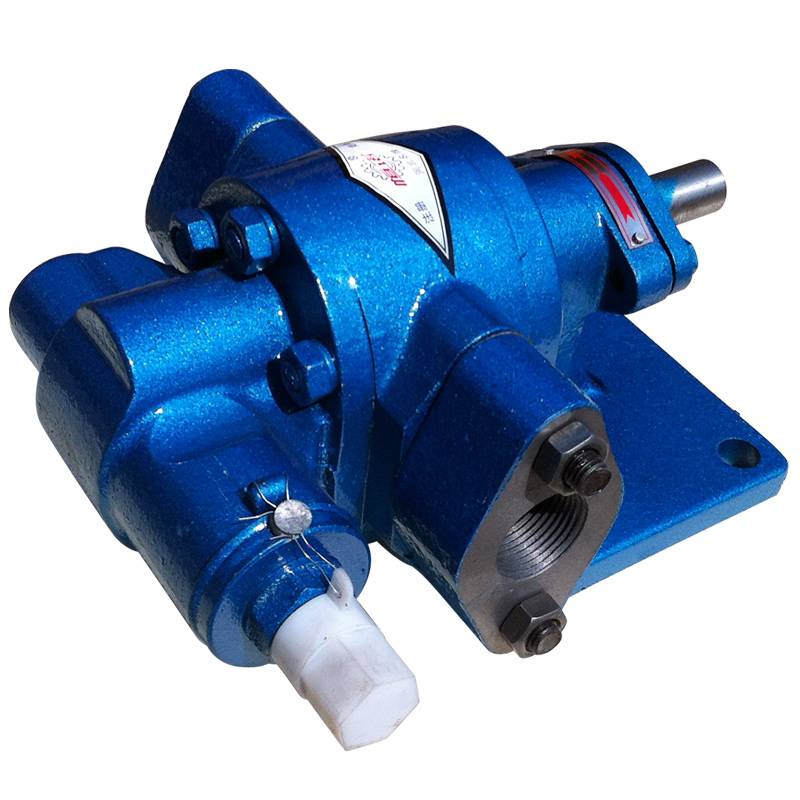

Шестеренный насос KCB-2850
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 2850 л/мин
Шестеренный насос KCB-2850 — шестерённый масляный насос KCB с предохранительным клапаном. По таблице серии: подача 170 м³/ч (2850 л/мин), давление 0,6 МПа, двигатель 90 кВт. Серийные насосы KCB имеют предохранительный клапан; корпус выполняют из чугуна или нержавеющей стали SS304/SS316/SS316L, шестерни — из стали, меди или нержавейки.
Ряд KCB: чем он отличается
Руководство на серию KCB-A допускает температуру жидкости +80 °C при набивке O, +200 °C при механическом уплотнении M и +250 °C при графитовой набивке G, вязкость 35–1500 сСт; воду этот насос не качает.
Характеристики: Шестеренный насос KCB-2850
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 170 м³/ч (2850 л/мин) |
| Частота вращения | 740 об/мин |
| Давление нагнетания | 0,6 МПа |
| Мощность двигателя | 90 кВт |
| Двигатель | Y315L1-8 |
Расшифровка обозначения KCB-2850
Расшифруем шестеренный насос KCB-2850 по частям. KCB-2850: K — насос с предохранительным клапаном, CB — шестерённый насос, 2850 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 170 м³/ч; это толкование сопоставлением столбцов.
Расчёт привода и расхода
Посчитаем шестеренный насос KCB-2850 по таблице серии. Условный пример: насос работает на номинальных 6 бар. Гидравлическая мощность: 2850 л/мин × 6 бар ÷ 600 = 28,5 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 90 кВт ÷ 740 об/мин = 1161,5 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 2850 л/мин × 960 ÷ 740 = 3697,3 л/мин; при 1500 об/мин: 2850 л/мин × 1500 ÷ 740 = 5777 л/мин. За один оборот насос подаёт 3851,4 см³. Перевод единиц: 2850 л/мин × 60 ÷ 1000 = 171 м³/ч. Сравнение: двигатель 90 кВт против 28,5 кВт гидравлических: запас 3,2 раза. Двигатель берут с запасом на вязкость и пусковой режим, значит он заметно мощнее гидравлического минимума.
Привод и присоединение
Для установки шестеренный насос KCB-2850 важны эти данные. Двигатель по таблице — Y315L1-8, 90 кВт, 740 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Чем заменить и с чем сравнить
Если типоразмер не подошёл, рядом по ряду стоят позиции: KCB-3800: 3800 л/мин, другими словами в 1,33 раза больше, чем у KCB-2850 (3800 ÷ 2850 = 1,33). Мощность по таблице — 110 кВт (у KCB-2850 90 кВт). У KCB-1800 показатель 1800 л/мин: в 1,58 раза меньше, чем у KCB-2850 (2850 ÷ 1800 = 1,58). Мощность по таблице — 55 кВт (у KCB-2850 90 кВт). KCB-2500 — 2500 л/мин; относительно KCB-2850 подача меньше в 1,14 раза (2850 ÷ 2500 = 1,14). Привод 75 кВт против 90 кВт у KCB-2850. Полный список — в разделе Шестеренные насосы KCB.
На что смотреть при выборе
Прежде чем заказывать шестеренный насос KCB-2850, прочтите: Байпасный клапан настраивают на давление, которое на 40 % выше номинала насоса, и держат открытым недолго: он защищает, но не регулирует. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Установка и уход
Запуская шестеренный насос KCB-2850, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
