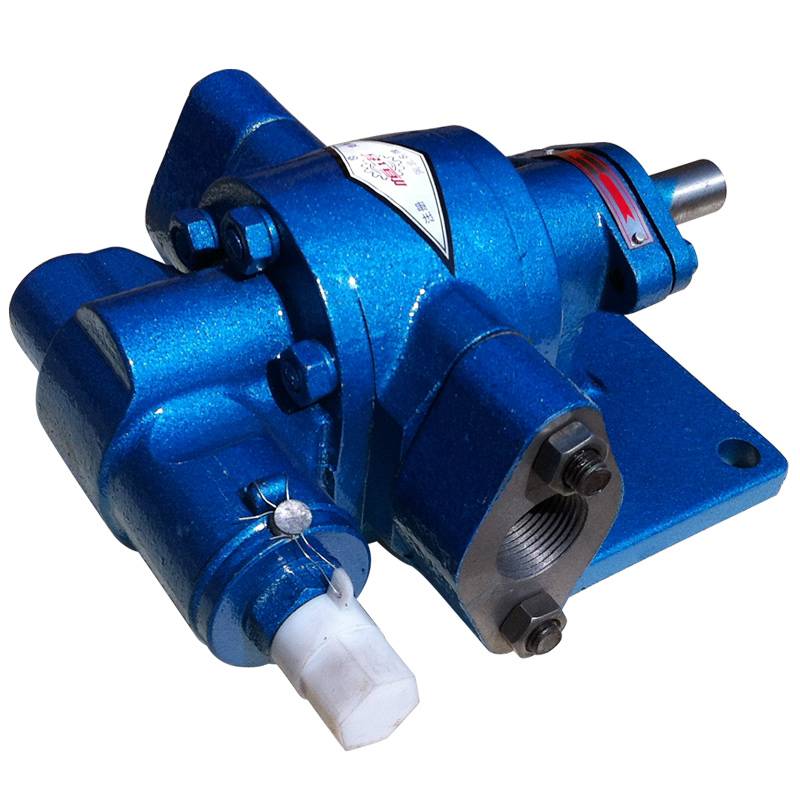

Шестеренный насос KCB-7600
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 7600 л/мин
Шестеренный насос KCB-7600 серии KCB подаёт 7600 л/мин (460 м³/ч) при 989 об/мин; давление нагнетания по таблице — 0,6 МПа, двигатель — Y355M3-6 на 200 кВт. Серия KCB — перекачивающие масляные насосы; корпус делают из чугуна или нержавеющей стали, шестерни — из стали, меди или нержавеющей стали. Воду KCB перекачивать нельзя.
Что это и где применяется
Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.
Серия KCB перекрывает подачи от 1,1 м³/ч (18,3 л/мин, KCB-18.3) до 570 м³/ч (9600 л/мин, KCB-9600), давление 0,28–1,45 МПа и двигатели 1,5–250 кВт. Для позиции «Шестеренный насос KCB-7600» это 460 м³/ч, 0,6 МПа и 200 кВт.
По руководству на серию KCB-A давление срабатывания встроенного клапана должно быть на 40 % выше номинального давления насоса. Клапан рассчитан только на кратковременную защиту, например при закрытой задвижке на пуске: постоянная работа через клапан греет масло и изнашивает насос.
Шестеренный насос KCB-7600: основные параметры
| Параметр | Значение |
|---|---|
| Высота всасывания | 2 м |
| Мощность двигателя | 200 кВт |
| Давление нагнетания | 0,6 МПа |
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 460 м3/ч (7600 л/мин) |
| Обозначение | KCB-7600 |
| Частота вращения | 989 об/мин |
| Условный проход патрубков | 14" |
| Двигатель | Y355M3-6 |
Код KCB-7600 по частям
Код раскладывается так: K — исполнение со встроенным предохранительным (байпасным) клапаном; CB — шестерённый насос; 7600 — номинальная подача, л/мин; 2CY — эквивалент в таблице серии: 460 м³/ч при 0,6 МПа (толкование столбцов).
Полное обозначение KCB-A55-CCG/0.5/4/C включает ещё материал корпуса и шестерён, тип уплотнения, максимальное противодавление 0,5 МПа, число полюсов двигателя (4 — 1450 об/мин, 6 — 960 об/мин) и консольное исполнение C. Для позиции «Шестеренный насос KCB-7600» эти поля нужно уточнять по заявке: в карточке только подача.
Откуда взяты цифры
Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.
Подбор по цифрам: расчёт
Условный пример по ёмкости: перекачать 6300 л при подаче 7600 л/мин — 6300 л ÷ 7600 л/мин = 0,8 мин. Время идёт без потерь на разгон и без учёта вязкости.
При подаче 7600 л/мин и давлении 6 бар гидравлическая мощность составляет 7600 л/мин × 6 бар ÷ 600 = 76 кВт. Табличный двигатель на 200 кВт нагружается примерно на долю 76 ÷ 200 = 0,38; остальное — запас под вязкость, пуск и потери.
Перевод единиц: 7600 л/мин ÷ 1000 × 60 = 456 м³/ч. Высота всасывания у этого типоразмера — 2 м; считать на предельную высоту не стоит, а линию всасывания делают короткой и крупной.
Принадлежности к «Шестеренный насос KCB-7600»
Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Соседние исполнения и замена
Рядом в линейке стоят Шестеренный насос KCB-5600 и Шестеренный насос KCB-7000. Все исполнения собраны в разделе «Шестеренные насосы KCB».
Соседние типоразмеры KCB собраны в разделе Шестеренные насосы KCB. Для небольших подач и давления до 2,5 МПа есть Шестеренные насосы низкого давления CB-B, а для подач до 1000 л/мин — малошумные Шестеренные насосы DCB-B600~1000 круглые.
Ограничения применения
Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Как ставить и обслуживать
Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
