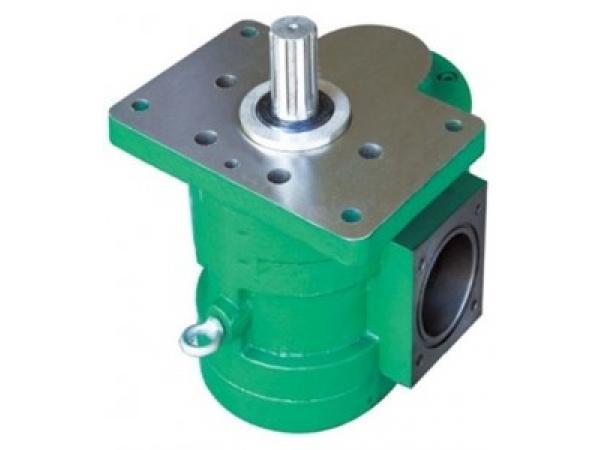

Шестеренный насос DCB-B600-FL
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 600 л/мин
Шестеренный насос DCB-B600-FL — малошумный овальный шестерённый насос DCB-B…FL. По таблице серии: подача 600 л/мин, давление 2,5 МПа, мощность привода 29 кВт. У овальных исполнений каналы входа и выхода менее стеснены, поэтому сопротивление и потребляемая мощность ниже, чем у круглого исполнения.
Ряд DCB-B…FL: чем он отличается
Давление ряда — 2,5 МПа при 1450 об/мин; для DCB-B600…1000 указано, что оно может достигать 3,5 МПа и выше. Разные позиции ряда DCB-B…FL отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.
Характеристики: Шестеренный насос DCB-B600-FL
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 600 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Мощность привода | 29 кВт |
Что означают буквы и цифры DCB-B600-FL
Разберём шестеренный насос DCB-B600-FL по частям. DCB-B600-FL: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 600 — подача, л/мин. Окончание FL в названии карточки соответствует группе F(FL) из таблицы изготовителя; точное значение F (фланец) или (L) (резьба) подтверждаем по заявке.
Расчёт привода и расхода
Возьмём шестеренный насос DCB-B600-FL и посчитаем нагрузку. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 600 л/мин × 25 бар ÷ 600 = 25 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 25 кВт ÷ 0,8 = 31,25 кВт на валу при общем КПД 0,8. Привод в таблице серии (29 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 25 кВт ÷ 29 кВт = 0,86. Момент на валу для выбора муфты и двигателя: 9550 × 29 кВт ÷ 1450 об/мин = 191 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 600 л/мин × 960 ÷ 1450 = 397,2 л/мин; при 1500 об/мин: 600 л/мин × 1500 ÷ 1450 = 620,7 л/мин. За один оборот насос подаёт 413,8 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 600 л/мин × 10 бар ÷ (600 × 0,8) = 12,5 кВт.
Чем приводить и как подключать
Чтобы запустить шестеренный насос DCB-B600-FL, понадобится следующее. Мощность привода по таблице серии — 29 кВт при 1450 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Чем заменить и с чем сравнить
Ближайшие позиции ряда для сравнения: DCB-B800-FL: 800 л/мин, другими словами в 1,33 раза больше, чем у DCB-B600-FL (800 ÷ 600 = 1,33). Мощность по таблице — 37 кВт (у DCB-B600-FL 29 кВт). У DCB-B900-FL показатель 900 л/мин: в 1,5 раза больше, чем у DCB-B600-FL (900 ÷ 600 = 1,5). Привод 42 кВт против 29 кВт у DCB-B600-FL. DCB-B700-FL: 700 л/мин, то есть в 1,17 раза больше, чем у DCB-B600-FL (700 ÷ 600 = 1,17). Мощность по таблице — 32 кВт (у DCB-B600-FL 29 кВт). Полный список — в разделе Шестеренные насосы DCB-B600~1000 FL.
На что смотреть при выборе
Прежде чем заказывать шестеренный насос DCB-B600-FL, прочтите: Суффикс FL в названии карточки сопоставлен с обозначением F(FL) в таблице изготовителя: там F — фланцевое присоединение, (L) — резьбовое, поэтому исполнение присоединения подтверждаем по заявке. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Пуск и эксплуатация
Эксплуатируя шестеренный насос DCB-B600-FL, следите за простыми вещами. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
