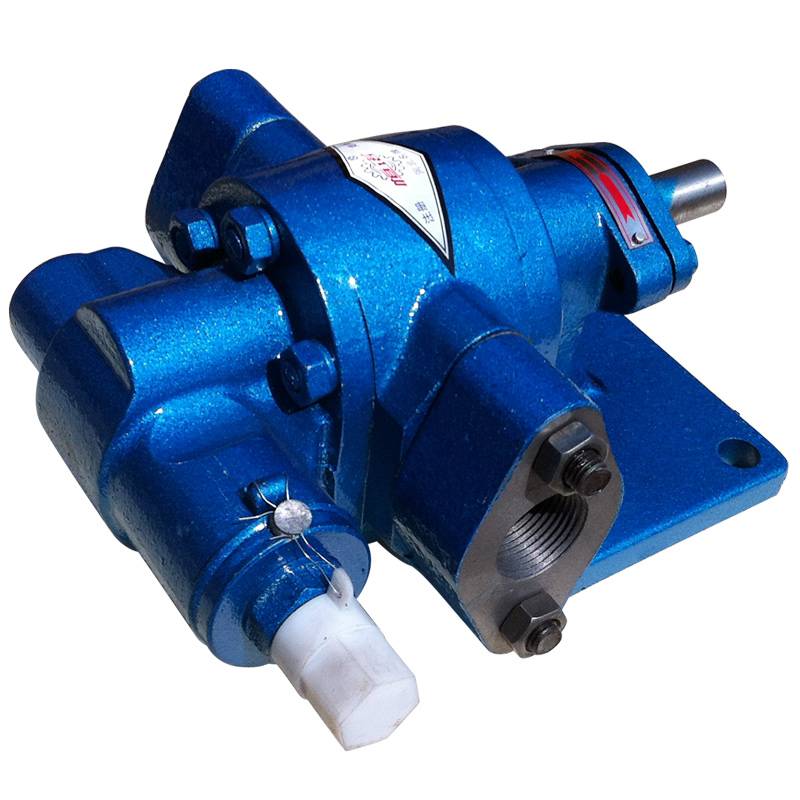

Шестеренный насос KCB-7000
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 7000 л/мин
Шестеренный насос KCB-7000: шестерённый масляный насос KCB с предохранительным клапаном; подача 420 м³/ч (7000 л/мин), давление 0,6 МПа, двигатель 185 кВт. Ряд KCB охватывает подачи от 18,3 до 9600 л/мин при давлении 0,28–1,45 МПа и двигателях 1,5–250 кВт.
Ряд KCB: чем он отличается
По руководству на серию KCB-A жидкость может быть нагрета до +80 °C с набивкой O, до +200 °C с механическим уплотнением M и до +250 °C с графитовой набивкой G; вязкость — от 35 до 1500 сСт, воду перекачивать нельзя.
Характеристики: Шестеренный насос KCB-7000
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 420 м³/ч (7000 л/мин) |
| Частота вращения | 744 об/мин |
| Давление нагнетания | 0,6 МПа |
| Мощность двигателя | 185 кВт |
| Двигатель | Y355L1-8 |
Что означают буквы и цифры KCB-7000
Прочитаем шестеренный насос KCB-7000 по частям. KCB-7000: K — насос с предохранительным клапаном, CB — шестерённый насос, 7000 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 420 м³/ч; это толкование сопоставлением столбцов.
Расчёт привода и расхода
Проверим шестеренный насос KCB-7000 арифметикой. Условный пример: насос работает на номинальных 6 бар. Гидравлическая мощность: 7000 л/мин × 6 бар ÷ 600 = 70 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 185 кВт ÷ 744 об/мин = 2374,7 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 7000 л/мин × 960 ÷ 744 = 9032,3 л/мин; при 1500 об/мин: 7000 л/мин × 1500 ÷ 744 = 14112,9 л/мин. За один оборот насос подаёт 9408,6 см³. Перевод единиц: 7000 л/мин × 60 ÷ 1000 = 420 м³/ч. Сравнение: двигатель 185 кВт против 70 кВт гидравлических: запас 2,6 раза. Двигатель берут с запасом на вязкость и пусковой режим, поэтому он заметно мощнее гидравлического минимума.
Чем приводить и как подключать
Подключая шестеренный насос KCB-7000, ориентируйтесь на таблицу. Двигатель по таблице — Y355L1-8, 185 кВт, 744 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Аналоги внутри ряда
Ближайшие позиции ряда для сравнения: У KCB-7600 показатель 7600 л/мин: в 1,09 раза больше, чем у KCB-7000 (7600 ÷ 7000 = 1,09). Мощность по таблице — 200 кВт (у KCB-7000 185 кВт). У KCB-5600 показатель 5600 л/мин: в 1,25 раза меньше, чем у KCB-7000 (7000 ÷ 5600 = 1,25). Привод 160 кВт против 185 кВт у KCB-7000. KCB-9600 — 9600 л/мин; относительно KCB-7000 подача больше в 1,37 раза (9600 ÷ 7000 = 1,37). Привод 250 кВт против 185 кВт у KCB-7000. Полный список — в разделе Шестеренные насосы KCB.
Где насос не подходит
Прежде чем заказывать шестеренный насос KCB-7000, прочтите: Байпасный клапан настраивают на давление, которое на 40 % выше номинала насоса, и держат открытым недолго: он защищает, но не регулирует. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Установка и уход
Запуская шестеренный насос KCB-7000, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
