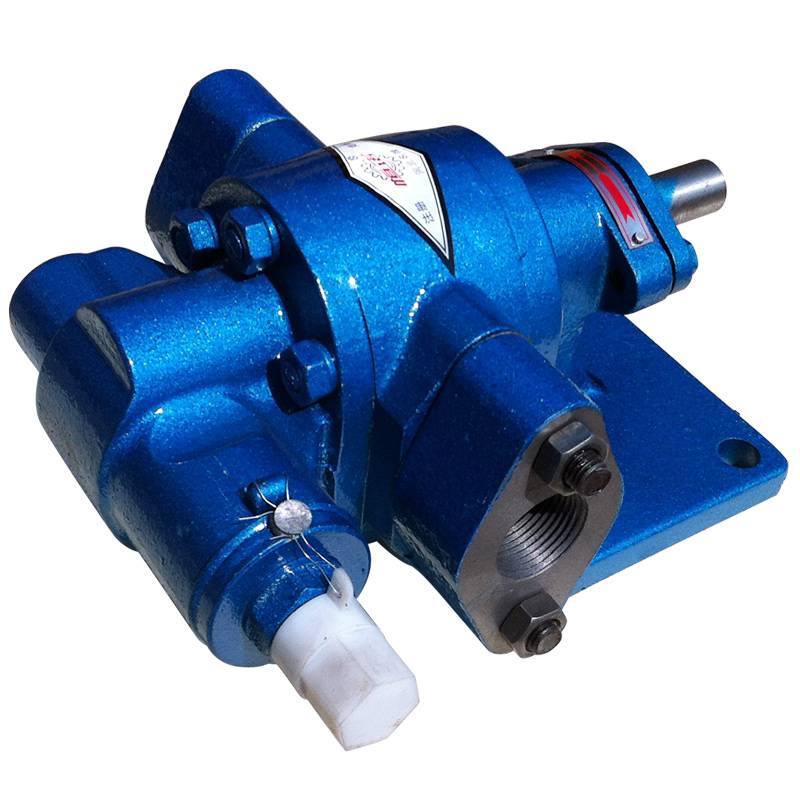

Шестеренный насос KCB-55
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 55 л/мин
Шестеренный насос KCB-55 — шестерённый масляный насос KCB с предохранительным клапаном. По таблице серии: подача 3,3 м³/ч (55 л/мин), давление 0,33 МПа, двигатель 1,5 кВт. Серийные насосы KCB имеют предохранительный клапан; корпус выполняют из чугуна или нержавеющей стали SS304/SS316/SS316L, шестерни — из стали, меди или нержавейки.
Для чего подходит KCB
Руководство на серию KCB-A допускает температуру жидкости +80 °C при набивке O, +200 °C при механическом уплотнении M и +250 °C при графитовой набивке G, вязкость 35–1500 сСт; воду этот насос не качает.
Характеристики: Шестеренный насос KCB-55
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 3,3 м³/ч (55 л/мин) |
| Частота вращения | 1400 об/мин |
| Давление нагнетания | 0,33 МПа |
| Мощность двигателя | 1,5 кВт |
| Двигатель | Y90L-4 |
| Условный проход патрубков | 1" |
| Высота всасывания | 5 м |
Что означают буквы и цифры KCB-55
Разберём шестеренный насос KCB-55 по частям. KCB-55: K — насос с предохранительным клапаном, CB — шестерённый насос, 55 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 3,3 м³/ч; это толкование сопоставлением столбцов.
Проверка мощности привода арифметикой
Проверим шестеренный насос KCB-55 арифметикой. Условный пример: насос работает на номинальных 3,3 бар. Гидравлическая мощность: 55 л/мин × 3,3 бар ÷ 600 = 0,3 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 1,5 кВт ÷ 1400 об/мин = 10,2 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 55 л/мин × 960 ÷ 1400 = 37,7 л/мин; при 1500 об/мин: 55 л/мин × 1500 ÷ 1400 = 58,9 л/мин. За один оборот насос подаёт 39,3 см³. Перевод единиц: 55 л/мин × 60 ÷ 1000 = 3,3 м³/ч. Сравнение: двигатель 1,5 кВт против 0,3 кВт гидравлических: запас 5 раза. Двигатель берут с запасом на вязкость и пусковой режим, поэтому он заметно мощнее гидравлического минимума.
Привод и присоединение
Подключая шестеренный насос KCB-55, ориентируйтесь на таблицу. Двигатель по таблице — Y90L-4, 1,5 кВт, 1400 об/мин. Высота всасывания — 5 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Чем заменить и с чем сравнить
Ближайшие позиции ряда для сравнения: KCB-83.3: 83,3 л/мин, другими словами в 1,51 раза больше, чем у KCB-55 (83,3 ÷ 55 = 1,51). Мощность по таблице — 2,2 кВт (у KCB-55 1,5 кВт). У KCB-33.3 показатель 33,3 л/мин: в 1,65 раза меньше, чем у KCB-55 (55 ÷ 33,3 = 1,65). Привод 2,2 кВт против 1,5 кВт у KCB-55. KCB-18.3: 18,3 л/мин, то есть в 3 раза меньше, чем у KCB-55 (55 ÷ 18,3 = 3,01). Мощность по таблице — 1,5 кВт (у KCB-55 1,5 кВт). Полный список — в разделе Шестеренные насосы KCB.
На что смотреть при выборе
Прежде чем заказывать шестеренный насос KCB-55, прочтите: Давление срабатывания встроенного байпасного клапана должно на 40 % превышать номинальное давление насоса, а сам клапан рассчитан лишь на кратковременную защиту. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Пуск и эксплуатация
Вводя шестеренный насос KCB-55 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
