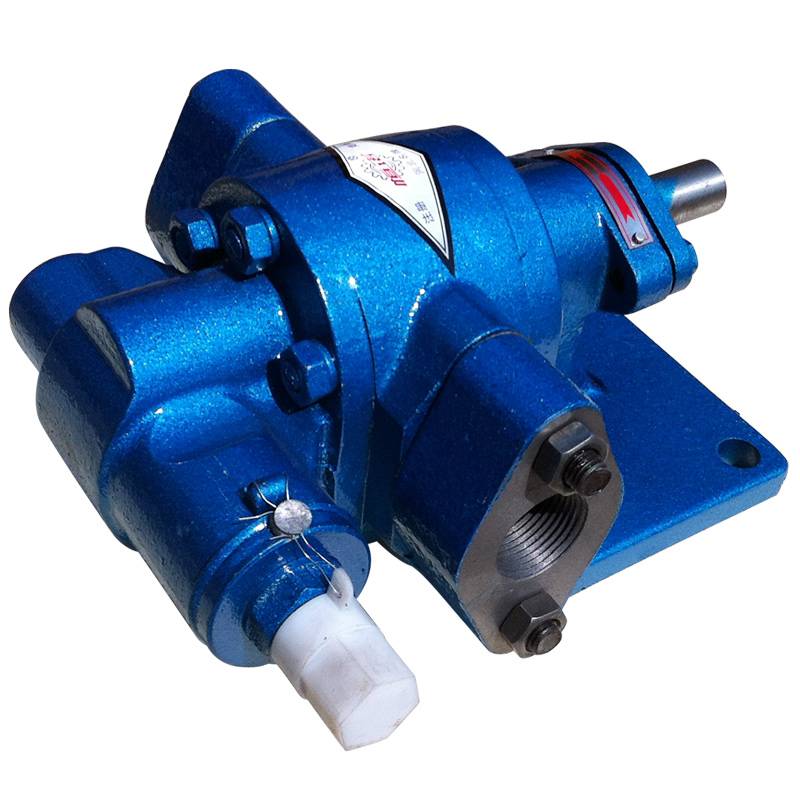

Шестеренный насос KCB-18.3
- Тип
- шестерённый насос с предохранительным клапаном
- Расход
- 18,3 л/мин
Шестеренный насос KCB-18.3 — шестерённый масляный насос KCB с предохранительным клапаном. По таблице серии: подача 1,1 м³/ч (18,3 л/мин), давление 1,45 МПа, двигатель 1,5 кВт. Ряд KCB охватывает подачи от 18,3 до 9600 л/мин при давлении 0,28–1,45 МПа и двигателях 1,5–250 кВт.
Ряд KCB: чем он отличается
По руководству на серию KCB-A жидкость может быть нагрета до +80 °C с набивкой O, до +200 °C с механическим уплотнением M и до +250 °C с графитовой набивкой G; вязкость — от 35 до 1500 сСт, воду перекачивать нельзя.
Характеристики: Шестеренный насос KCB-18.3
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос с предохранительным клапаном |
| Подача | 1,1 м³/ч (18,3 л/мин) |
| Частота вращения | 1400 об/мин |
| Давление нагнетания | 1,45 МПа |
| Мощность двигателя | 1,5 кВт |
| Двигатель | Y90L-4 |
| Условный проход патрубков | 3/4" |
| Высота всасывания | 5 м |
Как читается код KCB-18.3
Расшифруем шестеренный насос KCB-18.3 по частям. KCB-18.3: K — насос с предохранительным клапаном, CB — шестерённый насос, 18.3 — подача в л/мин. В таблице рядом дан эквивалент в м³/ч: 1,1 м³/ч; это толкование сопоставлением столбцов.
Проверка мощности привода арифметикой
Посчитаем шестеренный насос KCB-18.3 по таблице серии. Условный пример: насос работает на номинальных 14,5 бар. Гидравлическая мощность: 18,3 л/мин × 14,5 бар ÷ 600 = 0,44 кВт гидравлической мощности. Момент на валу для выбора муфты и двигателя: 9550 × 1,5 кВт ÷ 1400 об/мин = 10,2 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 18,3 л/мин × 960 ÷ 1400 = 12,5 л/мин; при 1500 об/мин: 18,3 л/мин × 1500 ÷ 1400 = 19,6 л/мин. За один оборот насос подаёт 13,1 см³. Перевод единиц: 18,3 л/мин × 60 ÷ 1000 = 1,1 м³/ч. Сравнение: двигатель 1,5 кВт против 0,44 кВт гидравлических: запас 3,4 раза. Двигатель берут с запасом на вязкость и пусковой режим, поэтому он заметно мощнее гидравлического минимума.
Привод и присоединение
Чтобы запустить шестеренный насос KCB-18.3, понадобится следующее. Двигатель по таблице — Y90L-4, 1,5 кВт, 1400 об/мин. Высота всасывания — 5 м. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Аналоги внутри ряда
Смежные типоразмеры: У KCB-55 показатель 55 л/мин: в 3 раза больше, чем у KCB-18.3 (55 ÷ 18,3 = 3,01). Привод 1,5 кВт против 1,5 кВт у KCB-18.3. У KCB-83.3 показатель 83,3 л/мин: в 4,55 раза больше, чем у KCB-18.3 (83,3 ÷ 18,3 = 4,55). Привод 2,2 кВт против 1,5 кВт у KCB-18.3. KCB-33.3 — 33,3 л/мин; относительно KCB-18.3 подача больше в 1,82 раза (33,3 ÷ 18,3 = 1,82). Привод 2,2 кВт против 1,5 кВт у KCB-18.3. Полный список — в разделе Шестеренные насосы KCB.
На что смотреть при выборе
Выбирая шестеренный насос KCB-18.3, учтите ограничения. Давление срабатывания встроенного байпасного клапана должно на 40 % превышать номинальное давление насоса, а сам клапан рассчитан исключительно на кратковременную защиту. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, в итоге заранее продумайте фильтр на всасывании.
Пуск и эксплуатация
Эксплуатируя шестеренный насос KCB-18.3, следите за простыми вещами. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Байпасный клапан настраивают на давление, превышающее номинальное на 40 %, и не используют как регулятор расхода. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
