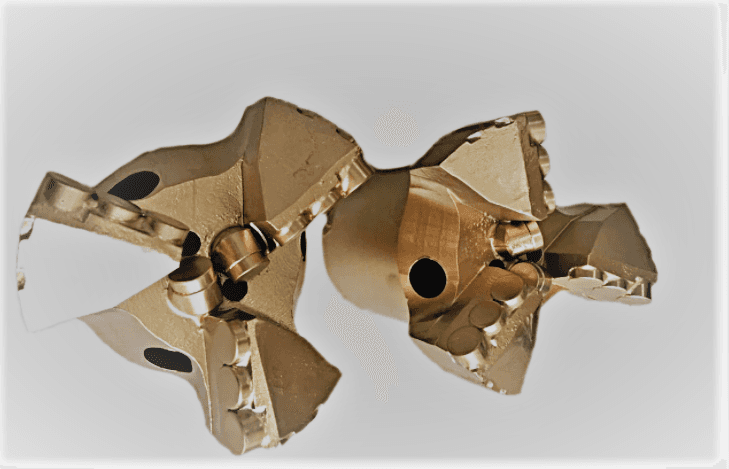

PDC долото 96 мм

PDC долото 96 мм — лопастное долото с неподвижными алмазными резцами для вращательного бурения скважин диаметром 96 мм: порода срезается резцами, а не дробится. Описание относится к позиции PDC долото 96 мм.

Устройство и принцип работы «PDC долото 96 мм»

Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).

Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.

Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.

Характеристики: PDC долото 96 мм

Как читать название «PDC долото 96 мм»

«PDC» — тип резцов (поликристаллический алмазный композит); «96 мм» — диаметр долота в миллиметрах.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Расчёт под диаметр 96 мм

Площадь забоя 96 мм — примерно 72,4 см² (3,14 × 96² ÷ 4 ÷ 100). Десять метров скважины — это порядка 72,4 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.

Следующий размер ряда — 112 мм: сечение больше в 1,36 раза (112² ÷ 96²), диаметр на 16 мм больше.

Резьба и переводник

Резьбу этого диаметра в данных поставщиков не нашли. Для ориентира: 93 мм — З-50, 111 мм — З-66, 122–124 мм — З-76, 146–165 мм — З-88; сообщите переводник или фото резьбы штанги.

З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.

Что заказать вместе

К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Чем заменить «PDC долото 96 мм»

Соседние позиции: долото 112 мм, долото 125 мм и долото 133 мм; общий раздел — Долота PDC.

Все исполнения этого диаметра и размеры рядом перечислены выше, а сама позиция каталога называется PDC долото 96 мм.

Режим бурения и подбор

Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.

Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.

Подбор и ограничения

Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.

Нельзя подбирать долото лишь по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Что проверить при приёмке

Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.

Что чаще всего спрашивают

Какое присоединение у «PDC долото 96 мм»?

Для этого диаметра поставщики резьбу не публикуют; подтверждаем по заявке, ориентиры — З-66 на 111 мм и З-76 на 122–124 мм.

Сколько породы на 10 м у «PDC долото 96 мм»?

Сечение скважины около 72,4 см², другими словами примерно 72,4 л породы в массиве на каждые 10 м проходки.

Нужны ли подшипники и смазка для «PDC долото 96 мм»?

Нет: резцы неподвижны, подшипников и смазки у долота нет.

Чтобы заказать «PDC долото 96 мм», назовите диаметр скважины, резьбу, установку и грунт: сверим исполнение и пришлём паспорт. Цена и срок — по заявке, поставка по России и СНГ.
