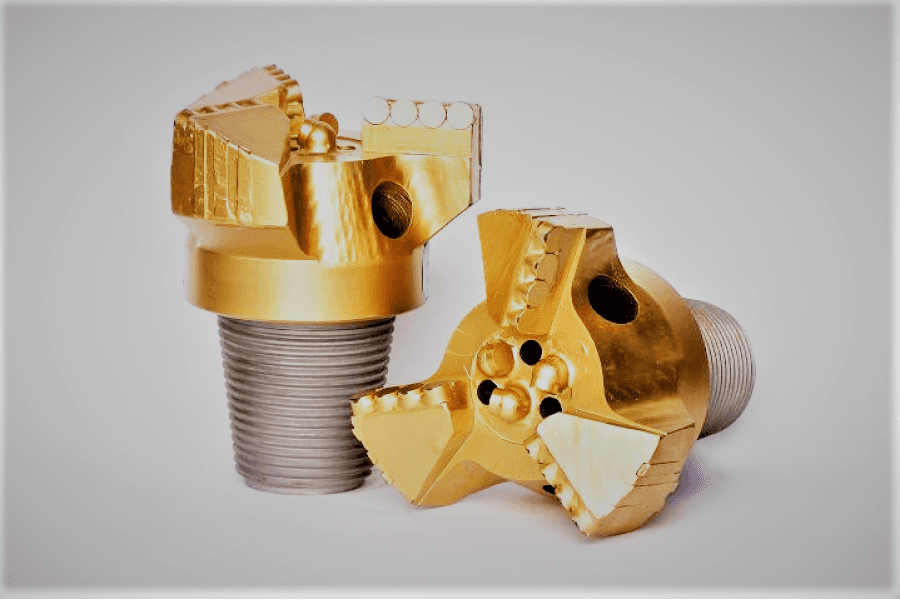

PDC долото 151мм усиленное

PDC долото 151мм усиленное — усиленное долото PDC (151 мм): такое исполнение берут, когда в разрезе есть абразивные и крепкие породы или перемежающиеся пласты. Описание относится к позиции PDC долото 151мм усиленное.

Что это за долото и как оно бурит

Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).

Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.

Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, поэтому PDC выбирают для МГБУ и УРБ-2А-2.

Технические данные: PDC долото 151мм усиленное

Что значит «PDC долото 151мм усиленное»

«PDC» — тип резцов (поликристаллический алмазный композит); «151 мм» — диаметр долота в миллиметрах. «Усиленное» — исполнение без стандартного определения; у одного из поставщиков усиленное 133 мм — IADC S333, 8,8 кг, против S233 и 3,93 кг у обычного.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Расчёт: сечение скважины и объём породы

Площадь забоя 151 мм — примерно 179,1 см² (3,14 × 151² ÷ 4 ÷ 100). Десять метров скважины — это около 179,1 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.

Следующий размер ряда — 165 мм: сечение больше в 1,19 раза (165² ÷ 151²), диаметр на 14 мм больше. Предыдущий — 146 мм: сечение меньше в 1,07 раза, разница диаметров 5 мм.

Для труб 146 мм радиальный зазор у долота 151 мм равен (151 − 146) ÷ 2 = 2,5 мм — очень мало, поэтому диаметр и состояние калибрующей части проверяют перед каждым рейсом.

Присоединительная резьба

Резьба для 151 мм — З-88; её сверяют с переводником штанг до заказа.

З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.

Что заказать вместе

К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Аналоги и замена

Рядом по ряду: долото 146мм усиленное, долото 165 мм усиленное и долото 112-190 мм 4-x лопастное. Весь ряд — Долота PDC.

Для мягких и средних пород хватит обычного долота того же диаметра, усиленное берут для абразивных, крепких и перемежающихся пластов.

Режим бурения и подбор

Новое долото начинают бурить с небольшой нагрузки и частоты вращения и только затем поднимают их до режима максимальной скорости. Слишком медленное вращение при большой нагрузке опасно для резцов: ударная нагрузка на них растёт.

Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.

Где долото не подходит

Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.

Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Что проверить при приёмке

При приёмке сверяют диаметр, резьбу, число лопастей и исполнение с паспортом, осматривают резцы на сколы и выкрашивание и проверяют, что нет люфта резцов в гнёздах. Долота отгружаем с паспортом, где указаны резьба, число лопастей и тип резцов.
