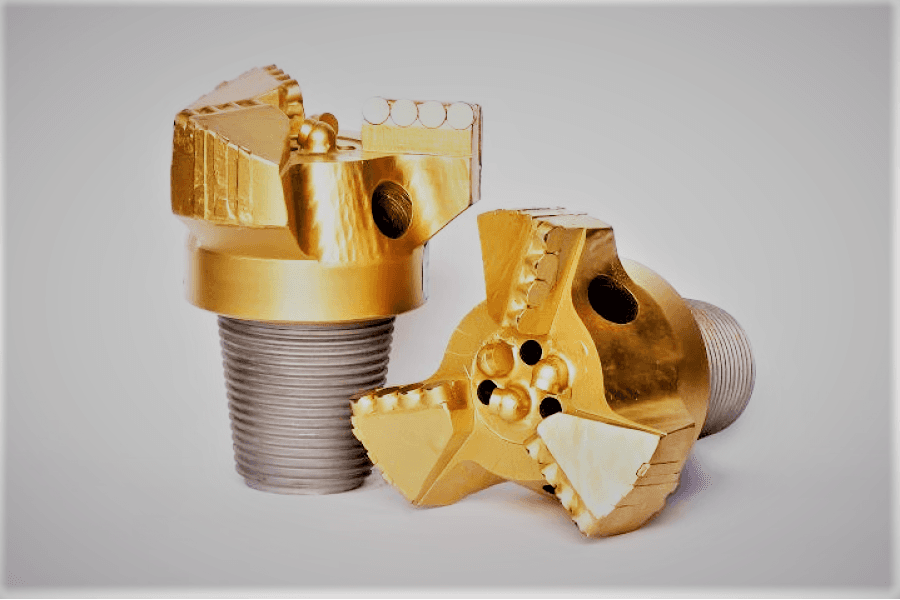

PDC долото 165 мм. Line
- Тип
- Долото PDC
PDC долото 165 мм. Line — долото PDC на 165 мм в исполнении Line: диаметр и тип резцов понятны сразу, детали исполнения уточняются по паспорту поставщика. Сечение скважины такого диаметра около 213,8 см².
Что это за долото и как оно бурит
PDC — polycrystalline diamond compact, поликристаллический алмазный композит: резец представляет собой спечённый карбидовольфрамовый цилиндр с алмазным слоем на одной плоской стороне.
Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.
Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.
Характеристики: PDC долото 165 мм. Line
| Параметр | Значение |
|---|---|
| Позиция | PDC долото 165 мм. Line |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 165 мм |
| Присоединительная резьба | З-88 |
| Сечение скважины | ≈ 213,8 см² |
| Исполнение | Line, по паспорту поставщика |
Как читать название «PDC долото 165 мм. Line»
«PDC» — тип резцов (поликристаллический алмазный композит); «165 мм» — диаметр долота в миллиметрах. «Line» источниками не расшифровано: это не «серия» и не «профиль», пока паспорт не подтвердит иное.
Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.
Расчёт под диаметр 165 мм
Площадь забоя 165 мм — примерно 213,8 см² (3,14 × 165² ÷ 4 ÷ 100). Десять метров скважины — это около 213,8 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.
Следующий размер ряда — 190 мм: сечение больше в 1,33 раза (190² ÷ 165²), диаметр на 25 мм больше. Предыдущий — 151 мм: сечение меньше в 1,19 раза, разница диаметров 14 мм.
Присоединительная резьба
Для 165 мм поставщики называют замковую резьбу З-88 (ниппель на долоте). Резьба и переводник штанг должны совпадать, иначе долото не навернуть.
Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.
Что заказать вместе
К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Чем заменить «PDC долото 165 мм. Line»
Рядом по ряду: долото 151 мм. Line, долото 190 мм. Line и долото 146 мм. Line. Весь ряд — Долота PDC.
От базового долота того же диаметра Line отличается исполнением; в чём именно, подтверждаем паспортом.
На что смотреть при подборе
Новое долото начинают бурить с небольшой нагрузки и частоты вращения и лишь затем поднимают их до режима максимальной скорости. Слишком медленное вращение при большой нагрузке опасно для резцов: ударная нагрузка на них растёт.
Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.
Чего не делать
Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.
Нельзя подбирать долото лишь по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Что проверить при приёмке
Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
