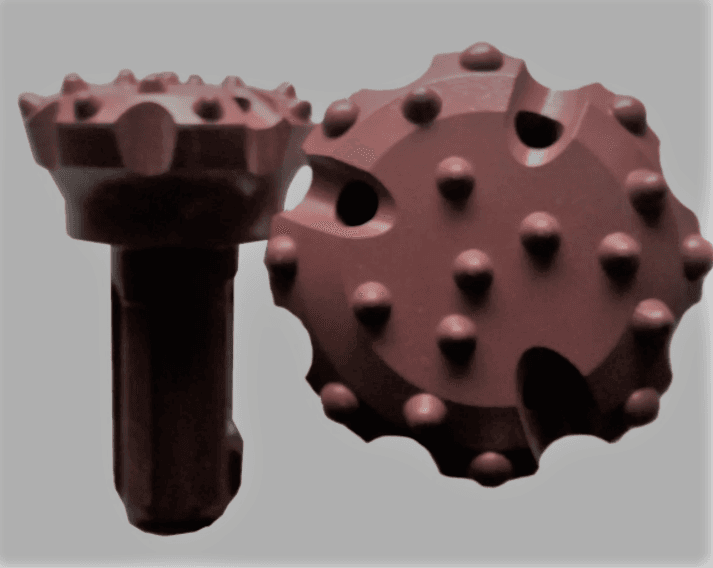

Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм
- Тип
- Коронка буровая
Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм — штыревая коронка погружного пневмоударника диаметром 90 мм под шлицевой хвостовик CIR90: поршень бьёт прямо по хвостовику, а твердосплавные зубки торца дробят породу. Сечение скважины — примерно 63,6 см², калибрующие зубки: 6×Φ14.
Устройство коронки
Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.
Это штыревая коронка: в торец холодной запрессовкой с натягом вставлены цилиндрические твердосплавные зубки со сферической или баллистической вершиной. Штыревые коронки вытеснили пластинчатые благодаря большему ресурсу и скорости бурения.
Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.
Характеристики: Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм
| Параметр | Значение |
|---|---|
| Позиция | Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR90 |
| Диаметр бурения | 90 мм |
| Шлицов на хвостовике | 6 |
| Калибрующие зубки | 6×Φ14 |
| Ударник | KQ-90A (коронки 90–120 мм) |
| Сечение скважины | ≈ 63,6 см² |
Как читать название «Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм»
«KQ» — префикс изготовителя Kaiqiu; «90» — хвостовик (число совпадает с типоразмером CIR); «90» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR90» — посадка в ударник.
CIR70, CIR90, CIR110, CIR150 и CIR170 — типы хвостовиков: по ним коронку подбирают к ударнику, а диаметр показывает размер скважины.
Арифметика под диаметр 90 мм
Сечение скважины 90 мм: 3,14 × 90² ÷ 4 ÷ 100 ≈ 63,6 см². На каждые 10 м проходки это порядка 63,6 л породы в массиве (63,6 см² × 1000 см ÷ 1000 см³ в литре), и промывка должна вынести этот объём по кольцевому зазору.
Для корпуса 80 мм (KQ-90A) зазор до стенки составляет (90 − 80) ÷ 2 = 5 мм; кольцо между корпусом и стенкой занимает ≈ 13,4 см², 21 % сечения скважины.
Следующий диаметр в нашем ряду — 100 мм: его сечение больше в 1,23 раза, разница диаметров 10 мм. Предыдущий — 76 мм: сечение меньше в 1,4 раза, разница диаметров 14 мм.
С каким ударником работает
Коронка работает с ударником KQ-90A CIR 90. Ударник KQ-90A по каталогу изготовителя работает с коронками 90–120 мм.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, поэтому тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Как выбрать торец и режим
Профиль торца выбирают под породу: торец с углублением в центре — для быстрого бурения в мягких и средних трещиноватых породах, вогнутый — универсальный для среднетвёрдых однородных, плоский — для твёрдых абразивных при высоком давлении воздуха. Форму и тип зубков для этой позиции подтверждаем по заявке.
Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.
Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.
Аналоги и замена
Рядом по ряду: Коронка буровая KQ70-76ZZ CIR70, Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм и Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм. Весь ряд — Коронки.
С тем же хвостовиком в каталоге есть коронки: 100 мм, 105 мм и 110 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Когда коронка не подойдёт
Для начала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить не допускается.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, в итоге коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Установка и осмотр
Шлицы ударника перед установкой очищают, стопорное кольцо проверяют, затем коронку надевают на шлицевую втулку и фиксируют. Смазку в воздушную линию подают постоянно.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
