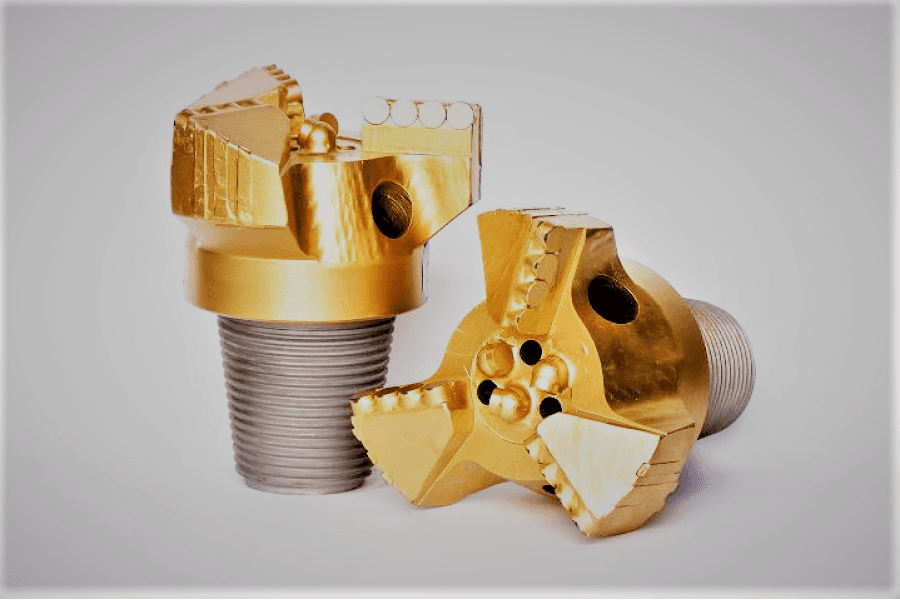

PDC долото 146мм усиленное
- Тип
- Долото PDC
PDC долото 146мм усиленное — усиленное долото PDC (146 мм): такое исполнение берут, когда в разрезе есть абразивные и крепкие породы или перемежающиеся пласты. Сечение скважины такого диаметра около 167,4 см².
Что это за долото и как оно бурит
Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).
Неподвижные резцы убирают из конструкции подшипники и смазку, а резание вместо дробления даёт выигрыш в мягких и средних породах: на некоторых грунтах скорость бурения в 2–5 раз выше, чем у шарошечного долота.
Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.
Технические данные: PDC долото 146мм усиленное
| Показатель | Данные |
|---|---|
| Позиция | PDC долото 146мм усиленное |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 146 мм |
| Присоединительная резьба | З-88 |
| Сечение скважины | ≈ 167,4 см² |
| Исполнение | усиленное; код IADC и масса — по паспорту |
| Лопастей (поставщик) | 4 |
Расшифровка обозначения
«PDC» — тип резцов (поликристаллический алмазный композит); «146 мм» — диаметр долота в миллиметрах. «Усиленное» — исполнение без стандартного определения; у одного из поставщиков усиленное 133 мм — IADC S333, 8,8 кг, против S233 и 3,93 кг у обычного.
Число лопастей влияет на устойчивость долота и равномерность износа резцов; для заказа его указывают отдельной строкой.
Расчёт: сечение скважины и объём породы
Площадь забоя 146 мм — примерно 167,4 см² (3,14 × 146² ÷ 4 ÷ 100). Десять метров скважины — это около 167,4 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.
Следующий размер ряда — 151 мм: сечение больше в 1,07 раза (151² ÷ 146²), диаметр на 5 мм больше. Предыдущий — 133 мм: сечение меньше в 1,21 раза, разница диаметров 13 мм.
Резьба и переводник
Резьба для 146 мм — З-88; её сверяют с переводником штанг до заказа.
Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.
Что заказать вместе
К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Соседние размеры и исполнения
Рядом по ряду: долото 112-190 мм 4-x лопастное, долото 151мм усиленное и долото 190 мм. Line. Весь ряд — Долота PDC.
Для мягких и средних пород хватит обычного долота того же диаметра, усиленное берут для абразивных, крепких и перемежающихся пластов.
Режим бурения и подбор
Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.
Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.
Где долото не подходит
Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.
Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Что проверить при приёмке
Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
