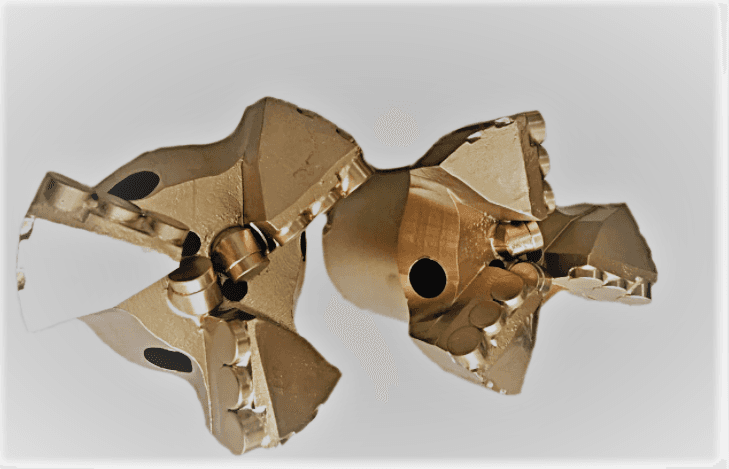

PDC долото 146 мм

PDC долото 146 мм — лопастное долото с неподвижными алмазными резцами для вращательного бурения скважин диаметром 146 мм: порода срезается резцами, а не дробится. По поставщикам резьба З-88, сечение скважины ≈ 167,4 см².

Что это за долото и как оно бурит

Резцы PDC — это спечённые цилиндры из карбида вольфрама, одна плоская сторона которых покрыта слоем синтетического алмаза; сокращение расшифровывается как polycrystalline diamond compact.

Неподвижные резцы убирают из конструкции подшипники и смазку, а резание вместо дробления даёт выигрыш в мягких и средних породах: на некоторых грунтах скорость бурения в 2–5 раз выше, чем у шарошечного долота.

Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, поэтому PDC выбирают для МГБУ и УРБ-2А-2.

Технические данные: PDC долото 146 мм

Как читать название «PDC долото 146 мм»

«PDC» — тип резцов (поликристаллический алмазный композит); «146 мм» — диаметр долота в миллиметрах.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Расчёт: сечение скважины и объём породы

Сечение скважины диаметром 146 мм: 3,14 × 146² ÷ 4 ÷ 100 ≈ 167,4 см². Умножив на 1000 см (10 м), получаем около 167,4 л породы в массиве на каждые 10 м проходки; шлам занимает объём больше, значит ёмкости и очистку считают с запасом.

Следующий размер ряда — 151 мм: сечение больше в 1,07 раза (151² ÷ 146²), диаметр на 5 мм больше. Предыдущий — 133 мм: сечение меньше в 1,21 раза, разница диаметров 13 мм.

Резьба и переводник

Резьба для 146 мм — З-88; её сверяют с переводником штанг до заказа.

З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.

Что заказать вместе

В заявке вместе с долотом называют резьбу штанг, диаметр труб и тип установки (УРБ-2А-2, МГБУ): по ним проверяется, что долото пройдёт в скважину и подойдёт к переводнику.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Аналоги и замена

Соседние позиции: долото 133 мм, долото 151 мм и долото 125 мм; общий раздел — Долота PDC.

Усиленное исполнение выбирают для абразивных и крепких пород; обычное — для мягких и средних.

На что смотреть при подборе

Новое долото начинают бурить с небольшой нагрузки и частоты вращения и только затем поднимают их до режима максимальной скорости. Слишком медленное вращение при большой нагрузке опасно для резцов: ударная нагрузка на них растёт.

Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.

Подбор и ограничения

Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.

Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Что проверить при приёмке

При приёмке сверяют диаметр, резьбу, число лопастей и исполнение с паспортом, осматривают резцы на сколы и выкрашивание и проверяют, что нет люфта резцов в гнёздах. Долота отгружаем с паспортом, где указаны резьба, число лопастей и тип резцов.
