Коронка буровая KQ70-76ZZ CIR70
- Тип
- Коронка буровая

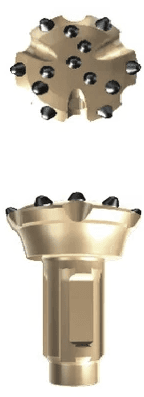

Коронка буровая KQ70-76ZZ CIR70 — штыревая коронка погружного пневмоударника диаметром 76 мм под шлицевой хвостовик CIR70: поршень бьёт прямо по хвостовику, а твердосплавные зубки торца дробят породу. Сечение скважины — около 45,4 см², калибрующие зубки: 5×Φ12.
Что это за коронка и как она работает
Коронка надевается шлицевым хвостовиком на нижнюю часть ударника и фиксируется стопорным кольцом. Поршень пневмоударника бьёт непосредственно по хвостовику, поэтому массы поршня и коронки должны быть согласованы.
В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.
Корпус коронок CIR изготавливают из стали 35CrNiMo, торец бывает плоским, выпуклым, вогнутым или DGR. Шлам выносит отработанный воздух ударника.
Характеристики: Коронка буровая KQ70-76ZZ CIR70
| Характеристика | Значение |
|---|---|
| Позиция | Коронка буровая KQ70-76ZZ CIR70 |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR70 |
| Диаметр бурения | 76 мм |
| Шлицов на хвостовике | 4 |
| Калибрующие зубки | 5×Φ12 |
| Ударник | KQ-76A (коронки 76–76 мм) |
| Сечение скважины | ≈ 45,4 см² |
Как читать название «Коронка буровая KQ70-76ZZ CIR70»
«KQ» — префикс изготовителя Kaiqiu; «70» — хвостовик (число совпадает с типоразмером CIR); «76» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR70» — посадка в ударник.
CIR70, CIR90, CIR110, CIR150 и CIR170 — типы хвостовиков: по ним коронку подбирают к ударнику, а диаметр показывает размер скважины.
Расчёт для «Коронка буровая KQ70-76ZZ CIR70»
Сечение скважины 76 мм: 3,14 × 76² ÷ 4 ÷ 100 ≈ 45,4 см². На каждые 10 м проходки это около 45,4 л породы в массиве (45,4 см² × 1000 см ÷ 1000 см³ в литре), и промывка должна вынести этот объём по кольцевому зазору.
Ударник KQ-76A имеет корпус 66 мм, значит, радиальный зазор до стенки скважины (76 − 66) ÷ 2 = 5 мм, а кольцевое сечение — порядка 11,2 см², иначе говоря 25 % от сечения скважины.
Следующий диаметр в нашем ряду — 90 мм: его сечение больше в 1,4 раза, разница диаметров 14 мм.
Подбор ударника под «Коронка буровая KQ70-76ZZ CIR70»
Подходящие ударники: KQ-76A CIR 70. Ударник KQ-76A по каталогу изготовителя работает с коронками 76–76 мм.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, в итоге тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Как выбрать торец и режим
Профиль торца выбирают под породу: торец с углублением в центре — для быстрого бурения в мягких и средних трещиноватых породах, вогнутый — универсальный для среднетвёрдых однородных, плоский — для твёрдых абразивных при высоком давлении воздуха. Форму и тип зубков для этой позиции подтверждаем по заявке.
Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.
Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.
Соседние диаметры и замена
Соседние позиции: Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм, Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм и Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм; общий раздел — Коронки.
С этим хвостовиком в нашем каталоге других диаметров нет; ударник — KQ-76A CIR 70.
Подбор и ограничения
Для начала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить не допускается.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, поэтому коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Монтаж и обслуживание
Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
