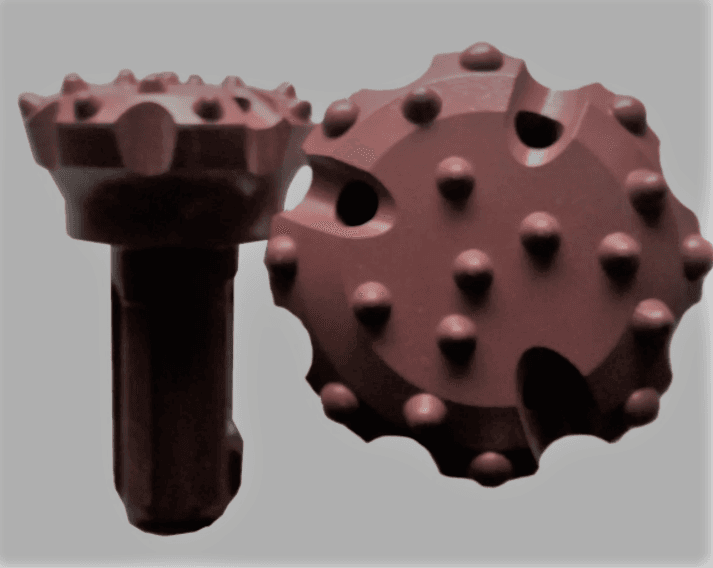

Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм
- Тип
- Коронка буровая
Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм — штыревая коронка погружного пневмоударника диаметром 100 мм под шлицевой хвостовик CIR90: поршень бьёт прямо по хвостовику, а твердосплавные зубки торца дробят породу. Сечение скважины — около 78,5 см², калибрующие зубки: 6×Φ14.
Что это за коронка и как она работает
Коронка надевается шлицевым хвостовиком на нижнюю часть ударника и фиксируется стопорным кольцом. Поршень пневмоударника бьёт непосредственно по хвостовику, поэтому массы поршня и коронки должны быть согласованы.
В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.
Корпус коронок CIR изготавливают из стали 35CrNiMo, торец бывает плоским, выпуклым, вогнутым или DGR. Шлам выносит отработанный воздух ударника.
Характеристики: Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм
| Параметр | Значение |
|---|---|
| Позиция | Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR90 |
| Диаметр бурения | 100 мм |
| Шлицов на хвостовике | 6 |
| Калибрующие зубки | 6×Φ14 |
| Ударник | KQ-90A (коронки 90–120 мм) |
| Сечение скважины | ≈ 78,5 см² |
Как читать название «Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм»
«KQ» — префикс изготовителя Kaiqiu; «90» — хвостовик (число совпадает с типоразмером CIR); «100» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR90» — посадка в ударник.
CIR70, CIR90, CIR110, CIR150 и CIR170 — типы хвостовиков: по ним коронку подбирают к ударнику, а диаметр показывает размер скважины.
Арифметика под диаметр 100 мм
Площадь забоя диаметром 100 мм — примерно 78,5 см² (3,14 × 100² ÷ 4 ÷ 100). Десять метров скважины дают около 78,5 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.
Ударник KQ-90A имеет корпус 80 мм, значит, радиальный зазор до стенки скважины (100 − 80) ÷ 2 = 10 мм, а кольцевое сечение — около 28,3 см², иначе говоря 36 % от сечения скважины.
Следующий диаметр в нашем ряду — 105 мм: его сечение больше в 1,1 раза, разница диаметров 5 мм. Предыдущий — 90 мм: сечение меньше в 1,23 раза, разница диаметров 10 мм.
Совместимость и ударники
Коронка работает с ударником KQ-90A CIR 90. Ударник KQ-90A по каталогу изготовителя работает с коронками 90–120 мм.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, в итоге тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Торец и режим: на что смотреть
Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.
Больше всего нагружены калибрующие зубки на краю торца; их трещины чаще вызваны высокой частотой вращения (термическое растрескивание) и неверной осевой нагрузкой — как слишком малой, так и слишком большой.
Рекомендуемая частота вращения для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин; для вашего ударника значения подтверждаем по паспорту. Пневмоударнику нужна постоянная подача специального масла в воздушную линию, а марку и расход масла для CIR берут из паспорта изготовителя.
Соседние диаметры и замена
Соседние позиции: Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм, Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм и Коронка буровая KQ70-76ZZ CIR70; общий раздел — Коронки.
С тем же хвостовиком в каталоге есть коронки: 90 мм, 105 мм и 110 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Подбор и ограничения
Подбор начинают с хвостовика: он должен совпасть с ударником, и лишь затем выбирают диаметр скважины в пределах ряда. Диаметр, выходящий за диапазон ударника, не используют.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, поэтому коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Монтаж и обслуживание
Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
