Коронки — сменный породоразрушающий инструмент погружных пневмоударников серии CIR. Коронка надевается шлицевым хвостовиком на нижний переходник ударника, поршень бьёт прямо по ней, а твердосплавные зубки торца дробят породу. Одним пневмоударником бурят скважины разного диаметра, меняя только коронки. Поставляем коронки под хвостовики CIR70, CIR90, CIR110, CIR150 и CIR170.
Что входит в раздел «Коронки»
| Хвостовик | Коронки |
|---|

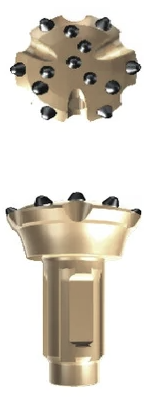

| CIR70 | Коронка буровая KQ70-76ZZ CIR70 |

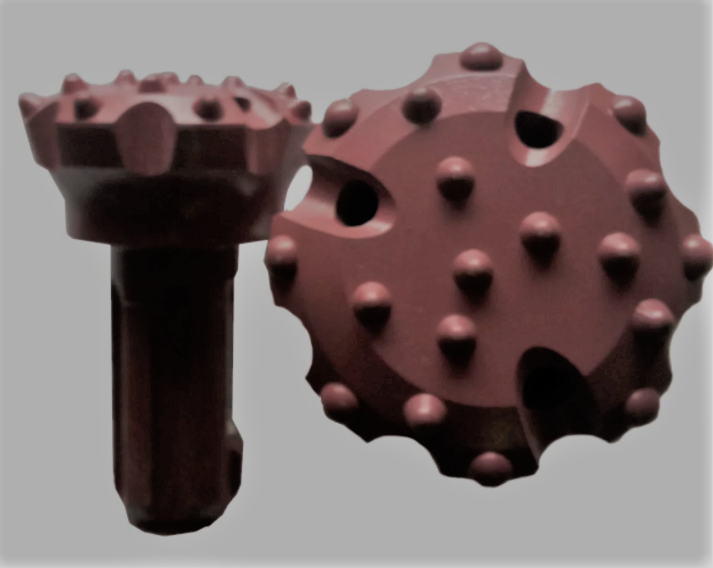

| CIR90 | Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм, Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм, Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм, Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм |
| CIR110 | Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110, Коронка буровая диаметр 120 мм CIR110, Коронка буровая KQ-110-130ZZ CIR110, Ф130мм, Коронка буровая KQ-110-150ZZ CIR110, Ф150мм, Коронка буровая KQ-110-170ZZ CIR110, Ф170мм |
| CIR150 | Коронка буровая KQ150-150ZZ Ф150мм, CIR150, Коронка буровая KQ150-185ZZ Ф185 мм. Хвостовик CIR150, Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150 |

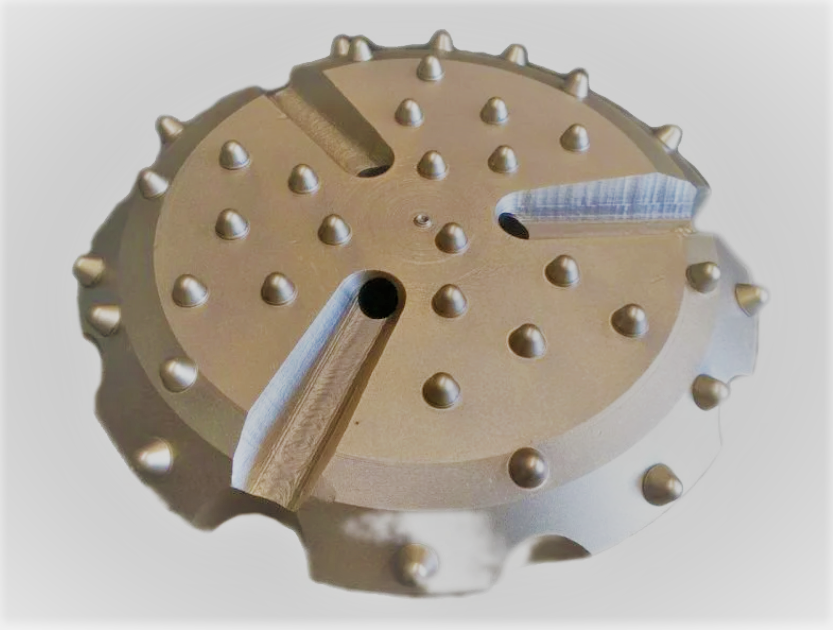

| CIR170 | Коронка буровая диаметр 250мм, хвостовик CIR170, Коронка буровая диаметр 300мм, хвостовик CIR170, Коронка буровая диаметр 350мм, хвостовик CIR170 |
Пневмоударники и остальное оборудование — в разделе Буровое оборудование.
Технические характеристики коронок CIR
По каталогу Kaiqiu корпус коронки — из стали 35CrNiMo, торец плоский, выпуклый, вогнутый или DGR. Ряд диаметров и калибрующих зубков: CIR70 — 76 мм, 4 шлица, 5×Φ12; CIR90 — 90–120 мм, 6 шлицов, 6×Φ14, а 130 мм — 7×Φ14; CIR110 — 110 и 120 мм с 6×Φ14, 125 мм с 7×Φ14, 140 и 150 мм с 8×Φ14; CIR150 — 150–200 мм, 9×Φ16; CIR170 — 175–200 мм с 9×Φ16, 220 и 250 мм с 12×Φ16. Поставщики выпускают под CIR-170 также 300 и 350 мм.
Как выбрать коронки
Сначала определите хвостовик — он должен совпадать с типоразмером пневмоударника; хвостовик CIR не подходит к ударникам DHD, QL, SD, Mission, COP и Numa. Затем выберите диаметр скважины в пределах ряда хвостовика и форму торца под породу. Буквы ZZ в обозначениях каталога не расшифрованы изготовителем — исполнение торца и зубков уточните по заявке. В обозначении KQ90-105 первое число — хвостовик CIR90, второе — диаметр 105 мм.
Установка и эксплуатация
Коронки погружных ударников — штыревые: цилиндрические твердосплавные зубки со сферической или баллистической вершиной запрессованы в торец с натягом. Коронку надевают на шлицевую втулку и фиксируют стопорным кольцом. Изношенные зубки снижают скорость бурения, поэтому коронки осматривают при каждом подъёме става. Центральный выхлоп воздуха выносит буровую мелочь и уменьшает повторное измельчение шлама.
Подбор по диаметру удобен тем, что один ударник закрывает несколько скважин: KQ110B по каталогу работает с коронками 110–150 мм, KQ150B — 150–200 мм, KQ170A — 170–250 мм. Длина и масса растут с диаметром: например, коронка CIR150 диаметром 185 мм имеет длину 270 мм и массу 23 кг. Для скважин 300 и 350 мм поставщики выпускают инструмент под CIR-170, его подбирают вместе с компрессором большой производительности.
Диаметры коронок и сечение скважины
Сечение скважины по диаметру коронки (3,14 × D² ÷ 4 ÷ 100): 76 мм — 45,4 см²; 90 мм — 63,6 см²; 100 мм — 78,5 см²; 105 мм — 86,6 см²; 110 мм — 95 см²; 120 мм — 113,1 см²; 130 мм — 132,7 см²; 140 мм — 153,9 см²; 150 мм — 176,7 см²; 160 мм — 201,1 см²; 170 мм — 227 см²; 185 мм — 268,8 см²; 200 мм — 314,2 см²; 250 мм — 490,9 см²; 300 мм — 706,9 см²; 350 мм — 962,1 см². Числа в литрах на 10 м проходки совпадают с числом квадратных сантиметров (1 см² × 1000 см = 1000 см³ = 1 л). Объём породы на тот же отрезок растёт почти в 21 раз между 76 и 350 мм (962,1 ÷ 45,4 ≈ 21,2).
Разница диаметров соседних размеров ряда: 100 − 90 = 10, 120 − 110 = 10, 150 − 140 = 10, 200 − 185 = 15, 250 − 200 = 50, 350 − 300 = 50 мм. Поэтому при переходе на коронку большего диаметра пересчитывают и компрессор, и очистку. Ударники под эти коронки — Пневмоударники.
