Пневмоударники CIR — погружные ударные механизмы низкого давления для бурения скважин продувкой сжатым воздухом от компрессора. Ударник опускается в скважину вслед за коронкой, вращение передают буровые штанги, а отработанный воздух выносит шлам. Энергия удара не теряется в штангах с ростом глубины. Пневмоударники применяют для скважин на воду, анкерных и взрывных скважин, укрепления склонов и геотермальных скважин.

Что входит в раздел «Пневмоударники»

Коронки под хвостовик каждого ударника, долота и узлы буровых установок собраны в разделе Буровое оборудование.

Технические характеристики пневмоударников KQ

Как выбрать пневмоударники

Пневмоударники подбирают по диаметру скважины и компрессору. Типоразмер ударника задаёт хвостовик коронки: под CIR90 идут коронки 90–120 мм, под CIR110 — 110–150 мм. Расход воздуха компрессора должен покрывать расход ударника, а давление — лежать в его диапазоне. KQ-4M относится к среднему давлению 10–13 бар, остальные модели серии CIR — к низкому, до 1,0 МПа. Хвостовик CIR не взаимозаменяем с DHD, QL, SD, Mission, COP и Numa.

Устройство и эксплуатация

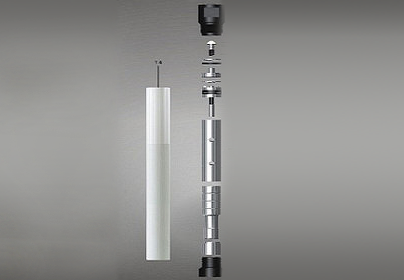

Серия CIR — клапанные пневмоударники со стальным клапаном. Поршень бьёт непосредственно по хвостовику коронки; соединение с коронкой шлицевое, с фиксацией стопорным кольцом. Встроенный обратный клапан не пускает воду и шлам внутрь ударника при замене штанг и позволяет бурить под водой. Частота вращения при бурении — 25–50 об/мин для CIR110A, 20–30 об/мин для CIR-150A.

Пневмоударники разных изготовителей с одним хвостовиком близки по размерам, но не одинаковы: у CIR110 длина у разных заводов 838–840 мм, масса — от 30 до 36 кг. При замене ударника сверяют присоединительную резьбу к штангам: у KQ90A — F48×10 PIN, у KQ110B и KQ130B — API 2 3/8 REG BOX (муфта), у KQ150B — F70×10 BOX. Пневмоударники поставляем в сборе, а также поршни, клапаны, шлицевые втулки и корпуса.

Расход воздуха и масса по типоразмерам: пневмоударники

Расход воздуха пневмоударников в литрах в секунду (м³/мин × 1000 ÷ 60): KQ76A — 100–167 л/с (6–10 м³/мин); KQ90A — 117–200 л/с (7–12 м³/мин); KQ110B — 117–200 л/с (7–12 м³/мин); KQ130B — 117–200 л/с (7–12 м³/мин); KQ150B — 167–267 л/с (10–16 м³/мин); KQ170A — 200–300 л/с (12–18 м³/мин). Компрессор выбирают по верхней границе с запасом.

Прирост массы между соседними типоразмерами: 22 − 13,5 = 8,5 кг; 33 − 22 = 11 кг; 48,5 − 33 = 15,5 кг; 70 − 48,5 = 21,5 кг; 96 − 70 = 26 кг. Отношение крайних моделей 96 ÷ 13,5 ≈ 7,1, при этом диаметр корпуса вырос с 66 до 156 мм (в 2,36 раза). Модели среднего давления (серия M) в разделе — KQ-4M, KQ-5M; ударники низкого давления — KQ-110B и KQ-170A.
