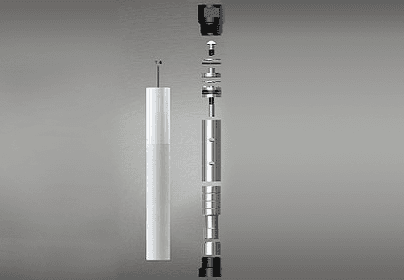

KQ-5M Пневмоударник CIR110

KQ-5M Пневмоударник CIR110 — погружной пневмоударник под коронки с хвостовиком CIR110; параметры модели в открытых каталогах не найдены, поэтому подбор ведём по паспорту поставки. Для оценки ниже взят ориентир KQM4 — ударник того же хвостовика из каталога изготовителя.

Как работает погружной пневмоударник

Ударный механизм идёт в скважину сразу за коронкой, штанги только вращают, а отработанный воздух уносит шлам; из-за этого энергия удара не теряется в штангах с ростом глубины.

Ударники CIR клапанные: воздух распределяет стальной клапан, а обратный клапан внутри защищает ударник от воды и шлама при замене штанг и допускает бурение под водой.

Поршень бьёт непосредственно по хвостовику коронки, соединение шлицевое, с фиксацией стопорным кольцом. Частота ударов погружных пневмоударников — 13–17 Гц.

Технические данные: KQ-5M Пневмоударник CIR110

Как читать название «KQ-5M Пневмоударник CIR110»

«KQ» — префикс Kaiqiu; «5M» — модель серии M; в каталоге изготовителя серия M представлена моделями M3, M3-K1 и M4, модели M5 не нашли, поэтому параметры подтверждаем по заявке; «CIR110» — хвостовик коронки.

Расчёт для «KQ-5M Пневмоударник CIR110»

Параметры самой модели не подтверждены, поэтому считаем по ориентиру KQM4: расход 8–12 м³/мин, то есть 133–200 л/с, давление 10–13 бар. Если у вашего ударника окажутся такие же значения, компрессор нужен с расходом не ниже верхней границы.

Радиальный зазор у ориентира KQM4 в скважине 115 мм составляет (115 − 104) ÷ 2 = 6 мм; у вашего ударника он зависит от наружного диаметра, который подтверждает паспорт.

Комплект к ударнику

С ударником работают коронки под хвостовик CIR110: например, коронка 110 мм (CIR110), коронка 120 мм (CIR110), коронка 130 мм (CIR110/CIR130) и коронка 140 мм (CIR110/CIR130). Весь ряд — Коронки.

Тип хвостовика сверяют до заказа: CIR несовместим с DHD, QL, SD, Mission, COP и Numa, а диаметр скважины меняют сменой коронки.

К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).

Чем заменить «KQ-5M Пневмоударник CIR110»

Другие типоразмеры: KQ-4M Пневмоударник CIR110, KQ-110B Пневмоударник CIR 110 и Пневмоударник CIR 110. Весь раздел — Пневмоударники.

Ударник того же хвостовика из каталога изготовителя — KQ-110B (110–150 мм) и KQ-130B (130–175 мм); если нужны подтверждённые параметры, берите их.

Подбор и ограничения

Область применения — крепкие и среднекрепкие породы: взрывные, анкерные, геотермальные и водозаборные скважины.

Давление выше 1,0 МПа ударнику низкого давления с хвостовиком CIR не подходит. Частоту вращения берут из паспорта: для CIR110A это 25–50 об/мин, для CIR-150A — 20–30 об/мин.

Эксплуатация и уход

Смазывают ударник маслом, которое подают в воздушную линию постоянно; масла не того типа и недостаток смазки повреждают ударник. Для CIR марку и расход подтверждаем по паспорту.

Перед спуском проверяют обратный клапан, стопорное кольцо и шлицевую втулку, затем присоединительную резьбу: для KQ90A это F48×10 PIN, для KQ110B и KQ130B — API 2 3/8" REG BOX, для KQ150B — F70×10 BOX.

Что чаще всего спрашивают

Можно ли бурить «KQ-5M Пневмоударник CIR110» под водой?

Да: встроенный обратный клапан не пускает воду и шлам внутрь ударника и позволяет бурить под водой.

Сколько весит «KQ-5M Пневмоударник CIR110»?

Масса и размеры этой модели в открытых каталогах не найдены; подтверждаем по паспорту поставки.

Какие коронки подходят к «KQ-5M Пневмоударник CIR110»?

С хвостовиком CIR110; диаметры из ряда CIR110: 110, 120, 125, 130, 140, 150 мм.

Для заказа пришлите диаметр скважины, имеющийся компрессор (давление и расход), резьбу штанг и количество — подтвердим «KQ-5M Пневмоударник CIR110» и подберём коронки. Везём в регионы России и страны СНГ.
