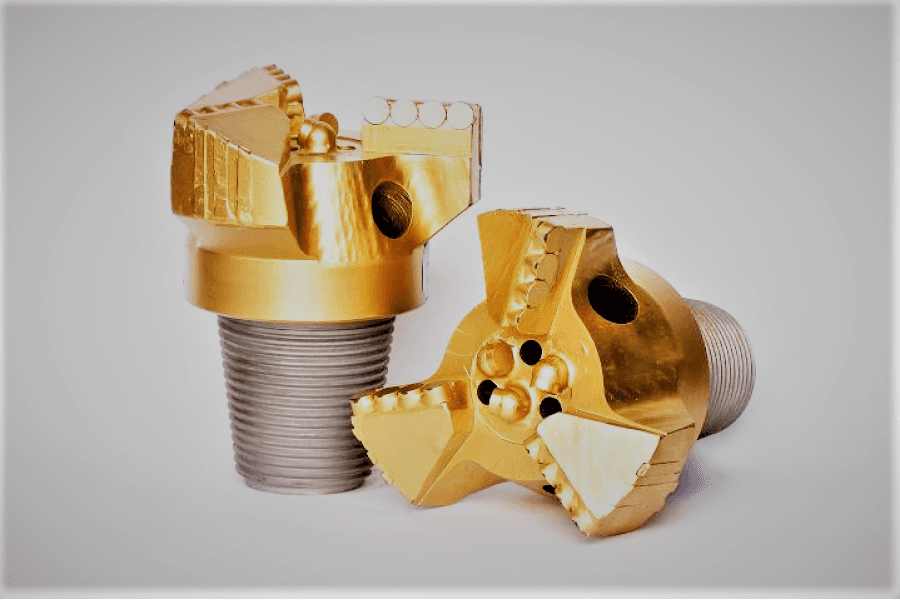

PDC долото 96-190мм 3-x лопастное

PDC долото 96-190мм 3-x лопастное — ряд долот PDC с числом лопастей 3; охватывает диаметры от 96 до 190 мм, конкретный размер выбирают при заказе. Описание относится к позиции PDC долото 96-190мм 3-x лопастное.

Что это за долото и как оно бурит

Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).

Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.

Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, в итоге PDC выбирают для МГБУ и УРБ-2А-2.

Характеристики: PDC долото 96-190мм 3-x лопастное

Расшифровка обозначения

«PDC» — тип резцов (поликристаллический алмазный композит); «96–190» — диапазон диаметров, конкретный размер называют при заказе. «3-x лопастное» — число лопастей, на которых закреплены резцы.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Арифметика: что даёт диаметр

Диаметры ряда отличаются в пределах 94 мм, а сечения скважины — от 72,4 до 283,5 см², то есть в 3,92 раза (190² ÷ 96²). Поэтому долото крупного размера требует заметно большей подачи промывки и мощности привода.

Размеры ряда в нашем каталоге и резьба по данным поставщиков:

• 96 мм — сечение ≈ 72 см², резьба по заявке
• 112 мм — сечение ≈ 99 см², резьба по заявке
• 125 мм — сечение ≈ 123 см², резьба по заявке
• 133 мм — сечение ≈ 139 см², резьба по заявке
• 146 мм — сечение ≈ 167 см², резьба З-88
• 151 мм — сечение ≈ 179 см², резьба З-88
• 165 мм — сечение ≈ 214 см², резьба З-88
• 190 мм — сечение ≈ 284 см², резьба З-117

Для размеров без резьбы в списке поставщики её не публикуют — подтверждаем по заявке.

Присоединительная резьба

Резьба зависит от диаметра: 93 мм — З-50; 111 мм — З-66; 122–124 мм — З-76; 133 мм — З-66 или З-76 в зависимости от поставщика; 146, 151, 161 и 165 мм — З-88; 190 мм — З-117.

З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.

Комплект к долоту

В заявке вместе с долотом называют резьбу штанг, диаметр труб и тип установки (УРБ-2А-2, МГБУ): по ним проверяется, что долото пройдёт в скважину и подойдёт к переводнику.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Соседние размеры и исполнения

Рядом по ряду: долото 133 мм. Line, долото 190 мм и долото 146 мм. Line. Весь ряд — Долота PDC.

Трёхлопастные долота (например, 133 мм с резьбой З-76 и 151 мм с З-88) поставщики предлагают для МГБУ.

Режим бурения и подбор

Новое долото начинают бурить с небольшой нагрузки и частоты вращения и только затем поднимают их до режима максимальной скорости. Слишком медленное вращение при большой нагрузке опасно для резцов: ударная нагрузка на них растёт.

В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.

Где долото не подходит

Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.

Нельзя подбирать долото лишь по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Что проверить при приёмке

Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
