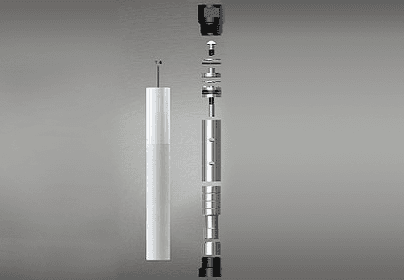

Пневмоударник CIR 110

Скважины 110–150 мм продувкой бурит Пневмоударник CIR 110: ударник низкого давления с хвостовиком коронки CIR110, воздух подаёт компрессор. Наружный диаметр — 98 мм, длина без коронки — 838–840 мм, масса у разных изготовителей — 30–36 кг.

Принцип работы и устройство

Погружной ударник опускается в скважину вслед за коронкой, вращение передаётся через штанги, а шлам выносит отработанный воздух; поскольку ударник движется вместе с забоем, энергия удара не теряется в штангах с ростом глубины.

Ударники CIR клапанные: воздух распределяет стальной клапан, а обратный клапан внутри защищает ударник от воды и шлама при замене штанг и допускает бурение под водой.

Поршень бьёт непосредственно по хвостовику коронки, соединение шлицевое, с фиксацией стопорным кольцом. Частота ударов погружных пневмоударников — 13–17 Гц.

Характеристики: Пневмоударник CIR 110

Что значит «Пневмоударник CIR 110»

«Пневмоударник» — погружной ударный механизм; «CIR 110» — типоразмер серии CIR и хвостовик коронки CIR110, а изготовитель в названии не указан.

Расчёт: расход воздуха, давление и зазор

Расход воздуха 11–12 м³/мин — это 11 × 1000 ÷ 60 ≈ 183 л/с и 12 × 1000 ÷ 60 ≈ 200 л/с; давление 5–7 бар соответствует 0,5–0,7 МПа. Компрессор должен обеспечивать расход верхней границы с запасом, иначе ударник работает не на полную энергию.

Корпус ударника 98 мм в скважине 110 мм оставляет радиальный зазор (110 − 98) ÷ 2 = 6 мм, а в скважине 150 мм — (150 − 98) ÷ 2 = 26 мм. Кольцевое сечение для выноса шлама растёт от 19,6 до 101,3 см², поэтому на малом диаметре воздух движется быстрее.

Частота ударов 830 в минуту — это 830 ÷ 60 ≈ 13,8 Гц, она лежит в обычных для погружных ударников 13–17 Гц.

Для CIR110 каталог завода даёт энергию удара 180 Н·м и не менее 830 ударов в минуту; перемножив (180 Дж × 830 ÷ 60), получаем оценку ударной мощности ≈ 2490 Вт, то есть около 2,5 кВт. При вращении 25–50 об/мин на оборот приходится 830 ÷ 50 = 16,6–830 ÷ 25 = 33,2 удара. Для сравнения, в таблице другого поставщика для CIR110A расход 100–155 л/с (6–9,3 м³/мин) при 0,5–1,0 МПа, а заводские 11–12 м³/мин выше, в итоге компрессор подбирают по паспорту конкретного ударника.

Комплект к ударнику

С ударником работают коронки под хвостовик CIR110: к примеру, коронка 110 мм (CIR110), коронка 120 мм (CIR110), коронка 130 мм (CIR110/CIR130) и коронка 140 мм (CIR110/CIR130). Весь ряд — Коронки.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa. Одним ударником разрешено бурить скважины разного диаметра, меняя коронку в пределах хвостовика.

К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).

Аналоги и замена

Рядом по ряду: KQ-4M Пневмоударник CIR110, KQ-5M Пневмоударник CIR110 и KQ-110B Пневмоударник CIR 110; раздел целиком — Пневмоударники.

Данные собраны из каталогов нескольких изготовителей: длина 838–840 мм, масса от 30 до 36 кг, расход воздуха 11–12 м³/мин, давление 0,5–0,7 МПа; каталог Kaiqiu даёт для KQ110B 840 мм, 33 кг и 5–10 бар. По паспорту партии цифры подтверждаем.

Условия применения

Область применения — крепкие и среднекрепкие породы: взрывные, анкерные, геотермальные и водозаборные скважины.

Давление выше 1,0 МПа ударнику низкого давления с хвостовиком CIR не подходит. Частоту вращения берут из паспорта: для CIR110A это 25–50 об/мин, для CIR-150A — 20–30 об/мин.

Установка, смазка и осмотр

Смазывают ударник маслом, которое подают в воздушную линию постоянно; масла не того типа и недостаток смазки повреждают ударник. Для CIR марку и расход подтверждаем по паспорту.

До спуска осматривают обратный клапан, шлицы и стопорное кольцо, сверяют резьбу верхнего переходника со ставом.
