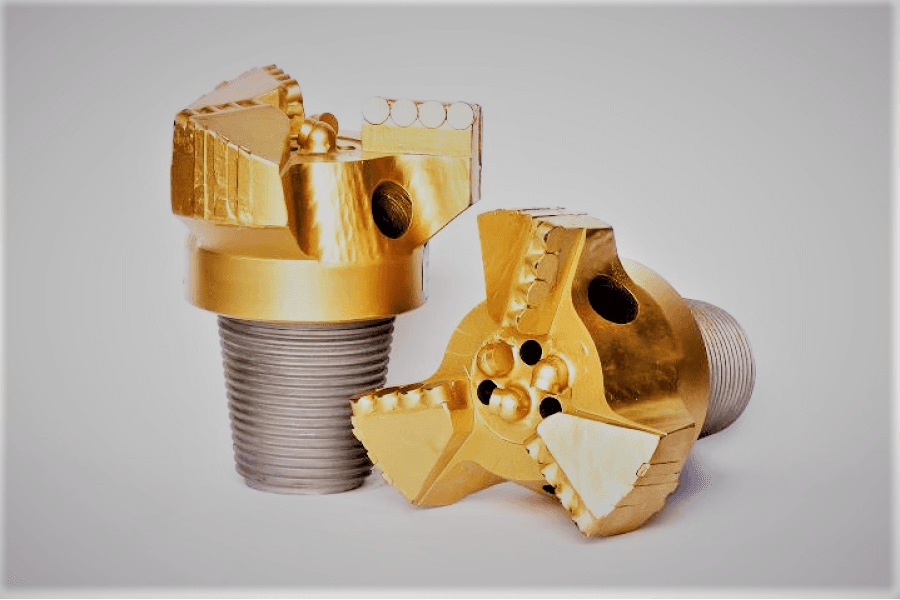

PDC долото 146 мм. Line
- Тип
- Долото PDC
PDC долото 146 мм. Line — долото PDC на 146 мм в исполнении Line: диаметр и тип резцов понятны сразу, детали исполнения уточняются по паспорту поставщика. Сечение скважины такого диаметра около 167,4 см².
Что это за долото и как оно бурит
Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).
Резцы закреплены на лопастях неподвижно, значит ни подшипников, ни смазки долоту не нужно, а порода разрушается резанием, а не дроблением, как у шарошечного долота. Лучше всего PDC-резцы идут в мягких и средних породах.
Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, значит PDC выбирают для МГБУ и УРБ-2А-2.
Характеристики: PDC долото 146 мм. Line
| Параметр | Значение |
|---|---|
| Позиция | PDC долото 146 мм. Line |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 146 мм |
| Присоединительная резьба | З-88 |
| Сечение скважины | ≈ 167,4 см² |
| Исполнение | Line, по паспорту поставщика |
Что значит «PDC долото 146 мм. Line»
«PDC» — тип резцов (поликристаллический алмазный композит); «146 мм» — диаметр долота в миллиметрах. «Line» источниками не расшифровано: это не «серия» и не «профиль», пока паспорт не подтвердит иное.
Число лопастей влияет на устойчивость долота и равномерность износа резцов; для заказа его указывают отдельной строкой.
Расчёт: сечение скважины и объём породы
Сечение скважины диаметром 146 мм: 3,14 × 146² ÷ 4 ÷ 100 ≈ 167,4 см². Умножив на 1000 см (10 м), получаем около 167,4 л породы в массиве на каждые 10 м проходки; шлам занимает объём больше, в итоге ёмкости и очистку считают с запасом.
Следующий размер ряда — 151 мм: сечение больше в 1,07 раза (151² ÷ 146²), диаметр на 5 мм больше. Предыдущий — 133 мм: сечение меньше в 1,21 раза, разница диаметров 13 мм.
Присоединительная резьба
Для 146 мм поставщики называют замковую резьбу З-88 (ниппель на долоте). Резьба и переводник штанг должны совпадать, иначе долото не навернуть.
З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.
Комплект к долоту
К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Чем заменить «PDC долото 146 мм. Line»
Рядом по ряду: долото 133 мм. Line, долото 151 мм. Line и долото 165 мм. Line. Весь ряд — Долота PDC.
Все исполнения этого диаметра и размеры рядом перечислены выше, а сама позиция каталога называется PDC долото 146 мм. Line.
Режим бурения и подбор
Новое долото начинают бурить с небольшой нагрузки и частоты вращения и только затем поднимают их до режима максимальной скорости. Слишком медленное вращение при большой нагрузке опасно для резцов: ударная нагрузка на них растёт.
В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.
Чего не делать
Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.
Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Приёмка и обслуживание
При приёмке сверяют диаметр, резьбу, число лопастей и исполнение с паспортом, осматривают резцы на сколы и выкрашивание и проверяют, что нет люфта резцов в гнёздах. Долота отгружаем с паспортом, где указаны резьба, число лопастей и тип резцов.
