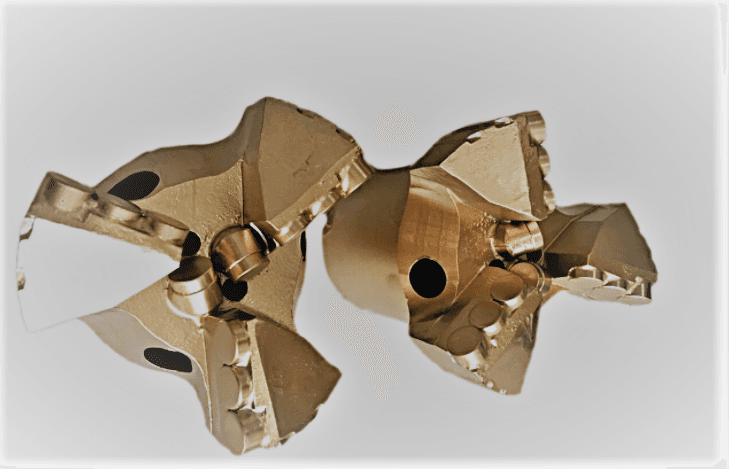

PDC долото 190 мм.

PDC долото 190 мм. — долото режущего типа на 190 мм: на стальных лопастях стоят алмазные резцы PDC, которые срезают породу. По поставщикам резьба З-117, сечение скважины ≈ 283,5 см².

Что это за долото и как оно бурит

PDC — polycrystalline diamond compact, поликристаллический алмазный композит: резец представляет собой спечённый карбидовольфрамовый цилиндр с алмазным слоем на одной плоской стороне.

Резцы закреплены на лопастях неподвижно, поэтому ни подшипников, ни смазки долоту не нужно, а порода разрушается резанием, а не дроблением, как у шарошечного долота. Лучше всего PDC-резцы идут в мягких и средних породах.

Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.

Технические данные: PDC долото 190 мм.

Что значит «PDC долото 190 мм»

«PDC» — тип резцов (поликристаллический алмазный композит); «190 мм» — диаметр долота в миллиметрах.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Расчёт: сечение скважины и объём породы

Сечение скважины диаметром 190 мм: 3,14 × 190² ÷ 4 ÷ 100 ≈ 283,5 см². Умножив на 1000 см (10 м), получаем примерно 283,5 л породы в массиве на каждые 10 м проходки; шлам занимает объём больше, значит ёмкости и очистку считают с запасом.

Предыдущий — 165 мм: сечение меньше в 1,33 раза, разница диаметров 25 мм.

Расчёт выше сделан для позиции PDC долото 190 мм.

Какая резьба у долота

Резьба для 190 мм — З-117; её сверяют с переводником штанг до заказа.

Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.

Резьба в таблице относится к позиции PDC долото 190 мм.

Комплект к долоту

К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Соседние размеры и исполнения

Соседние позиции: долото 165 мм, долото 151 мм и долото 146 мм; общий раздел — Долота PDC.

Усиленное исполнение выбирают для абразивных и крепких пород; обычное — для мягких и средних.

Режим бурения и подбор

Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, в первую очередь при вибрациях.

Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.

Где долото не подходит

Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.

Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Эти ограничения действуют для позиции PDC долото 190 мм.

Что проверить при приёмке

При приёмке сверяют диаметр, резьбу, число лопастей и исполнение с паспортом, осматривают резцы на сколы и выкрашивание и проверяют, что нет люфта резцов в гнёздах. Долота отгружаем с паспортом, где указаны резьба, число лопастей и тип резцов.

Паспорт при отгрузке оформляется на позицию PDC долото 190 мм.

Что чаще всего спрашивают

Какое сечение у скважины «PDC долото 190 мм»?

Сечение скважины около 283,5 см², то есть примерно 283,5 л породы в массиве на каждые 10 м проходки.

Нужны ли подшипники и смазка для «PDC долото 190 мм»?

Нет: резцы неподвижны, подшипников и смазки у долота нет.

Для каких пород «PDC долото 190 мм»?

В мягких и средних породах — глины, песчаники, известняки, мергели; для абразивных и крепких есть усиленные исполнения.

Чтобы заказать «PDC долото 190 мм», назовите диаметр скважины, резьбу, установку и грунт: подтвердим исполнение и пришлём паспорт. Цена и срок — по заявке, поставка по России и СНГ.
