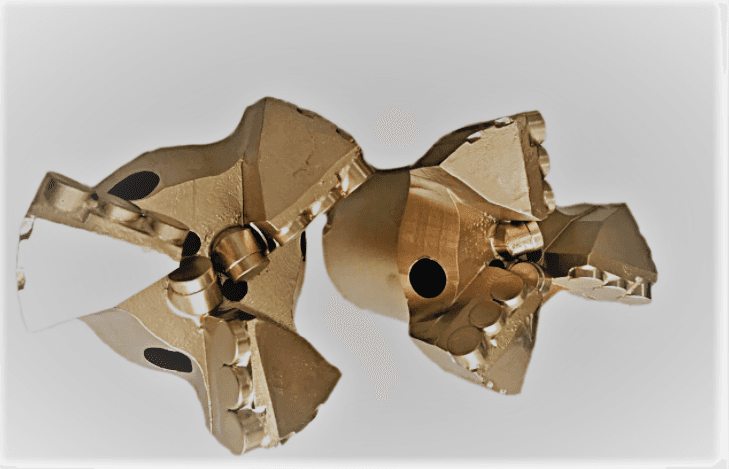

PDC долото 151 мм.

Для вращательного бурения скважины диаметром 151 мм предназначено PDC долото 151 мм.: резцы PDC закреплены на лопастях, подшипников и смазки у долота нет. Описание относится к позиции PDC долото 151 мм.

Устройство и принцип работы «PDC долото 151 мм»

Резцы PDC — это спечённые цилиндры из карбида вольфрама, одна плоская сторона которых покрыта слоем синтетического алмаза; сокращение расшифровывается как polycrystalline diamond compact.

Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.

Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.

Характеристики: PDC долото 151 мм.

Что значит «PDC долото 151 мм»

«PDC» — тип резцов (поликристаллический алмазный композит); «151 мм» — диаметр долота в миллиметрах.

Число лопастей влияет на устойчивость долота и равномерность износа резцов; для заказа его указывают отдельной строкой.

Расчёт: сечение скважины и объём породы

Площадь забоя 151 мм — примерно 179,1 см² (3,14 × 151² ÷ 4 ÷ 100). Десять метров скважины — это примерно 179,1 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.

Следующий размер ряда — 165 мм: сечение больше в 1,19 раза (165² ÷ 151²), диаметр на 14 мм больше. Предыдущий — 146 мм: сечение меньше в 1,07 раза, разница диаметров 5 мм.

С направляющими трубами 146 мм зазор получается (151 − 146) ÷ 2 = 2,5 мм на сторону: долото проходит в трубу с малым запасом, и значит перед спуском проверяют калибр.

Расчёт выше сделан для позиции PDC долото 151 мм.

Резьба и переводник

Резьба для 151 мм — З-88; её сверяют с переводником штанг до заказа.

З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.

Резьба в таблице относится к позиции PDC долото 151 мм.

Комплект к долоту

К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Соседние размеры и исполнения

Соседние позиции: долото 146 мм, долото 165 мм и долото 133 мм; общий раздел — Долота PDC.

Усиленное исполнение выбирают для абразивных и крепких пород; обычное — для мягких и средних.

Как вести бурение долотом PDC

Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.

В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.

Подбор и ограничения

Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.

Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Эти ограничения действуют для позиции PDC долото 151 мм.

Что проверить при приёмке

Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.

Паспорт при отгрузке оформляется на позицию PDC долото 151 мм.
