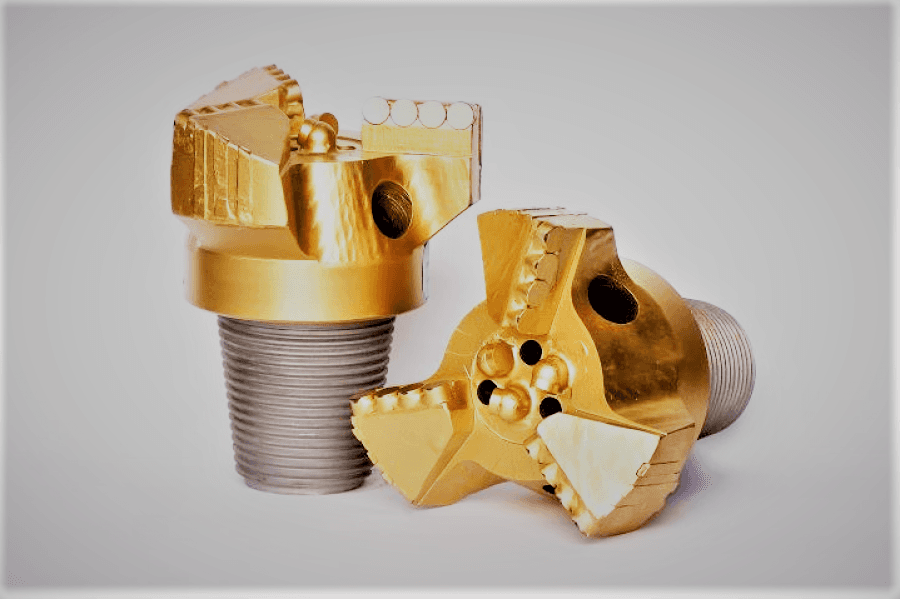

PDC долото 191 мм усиленное
- Тип
- Долото PDC
PDC долото 191 мм усиленное — усиленное долото PDC (191 мм): такое исполнение берут, когда в разрезе есть абразивные и крепкие породы или перемежающиеся пласты. Сечение скважины такого диаметра примерно 286,5 см².
Как устроено долото и чем оно бурит
Резцы PDC — это спечённые цилиндры из карбида вольфрама, одна плоская сторона которых покрыта слоем синтетического алмаза; сокращение расшифровывается как polycrystalline diamond compact.
Резцы закреплены на лопастях неподвижно, поэтому ни подшипников, ни смазки долоту не нужно, а порода разрушается резанием, а не дроблением, как у шарошечного долота. Лучше всего PDC-резцы идут в мягких и средних породах.
Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, поэтому PDC выбирают для МГБУ и УРБ-2А-2.
Характеристики: PDC долото 191 мм усиленное
| Параметр | Значение |
|---|---|
| Позиция | PDC долото 191 мм усиленное |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 191 мм |
| Присоединительная резьба | по заявке: для этого диаметра поставщики резьбу не публикуют |
| Сечение скважины | ≈ 286,5 см² |
| Исполнение | усиленное; код IADC и масса — по паспорту |
Что значит «PDC долото 191 мм усиленное»
«PDC» — тип резцов (поликристаллический алмазный композит); «191 мм» — диаметр долота в миллиметрах. «Усиленное» — исполнение без стандартного определения; у одного из поставщиков усиленное 133 мм — IADC S333, 8,8 кг, против S233 и 3,93 кг у обычного.
Число лопастей влияет на устойчивость долота и равномерность износа резцов; для заказа его указывают отдельной строкой.
Арифметика: что даёт диаметр
Площадь забоя 191 мм — примерно 286,5 см² (3,14 × 191² ÷ 4 ÷ 100). Десять метров скважины — это около 286,5 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.
Предыдущий — 190 мм: сечение меньше в 1,01 раза, разница диаметров 1 мм.
Резьба и переводник
Для 191 мм резьбу назвать не можем: у ближайшего размера 190 мм поставщики дают З-117, но 191 мм у них нет — уточняем по заявке.
Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.
Комплект к долоту
К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Чем заменить «PDC долото 191 мм усиленное»
Соседние позиции: долото 165 мм усиленное, долото 146-191 мм усиленное и долото 151мм усиленное; общий раздел — Долота PDC.
Для мягких и средних пород хватит обычного долота того же диаметра, усиленное берут для абразивных, крепких и перемежающихся пластов.
На что смотреть при подборе
Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.
В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.
Чего не делать
Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.
Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Приёмка и обслуживание
Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
