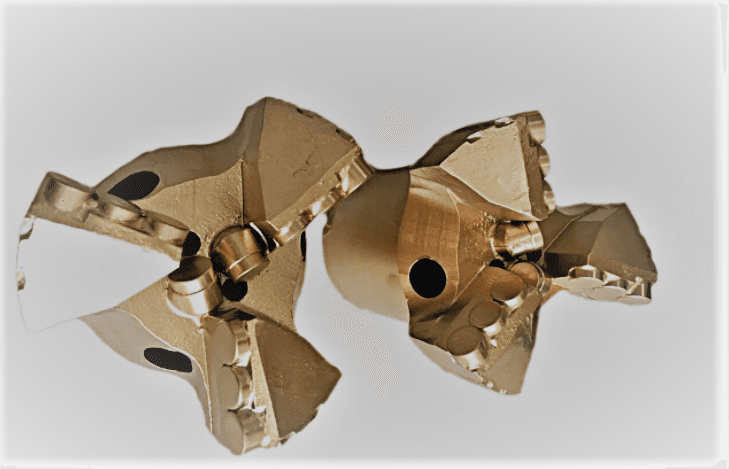

PDC долото 133 мм

PDC долото 133 мм — долото режущего типа на 133 мм: на стальных лопастях стоят алмазные резцы PDC, которые срезают породу. Описание относится к позиции PDC долото 133 мм.

Как устроено долото и чем оно бурит

Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).

Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.

Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, в итоге PDC выбирают для МГБУ и УРБ-2А-2.

Технические данные: PDC долото 133 мм

Что значит «PDC долото 133 мм»

«PDC» — тип резцов (поликристаллический алмазный композит); «133 мм» — диаметр долота в миллиметрах.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Расчёт: сечение скважины и объём породы

Площадь забоя 133 мм — примерно 138,9 см² (3,14 × 133² ÷ 4 ÷ 100). Десять метров скважины — это около 138,9 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.

Следующий размер ряда — 146 мм: сечение больше в 1,21 раза (146² ÷ 133²), диаметр на 13 мм больше. Предыдущий — 125 мм: сечение меньше в 1,13 раза, разница диаметров 8 мм.

Масса усиленного 133 мм у одного из поставщиков 8,8 кг, обычного — 3,93 кг: 8,8 ÷ 3,93 ≈ 2,24 раза тяжелее, разница 8,8 − 3,93 = 4,87 кг. Это хорошо показывает, что «усиленное» отличается не только названием.

Присоединительная резьба

Для 133 мм поставщики называют замковую резьбу З-66 или З-76 (ниппель на долоте); у одного из поставщиков долото 133 мм идёт с З-66, у другого поставщика — с З-76. Резьба и переводник штанг должны совпадать, иначе долото не навернуть.

Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.

Комплект к долоту

В заявке вместе с долотом называют резьбу штанг, диаметр труб и тип установки (УРБ-2А-2, МГБУ): по ним проверяется, что долото пройдёт в скважину и подойдёт к переводнику.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Аналоги и замена

Рядом по ряду: долото 125 мм, долото 146 мм и долото 112 мм. Весь ряд — Долота PDC.

Усиленное исполнение выбирают для абразивных и крепких пород; обычное — для мягких и средних.

На что смотреть при подборе

Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.

В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.

Где долото не подходит

Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.

Нельзя подбирать долото лишь по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Что проверить при приёмке

Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
