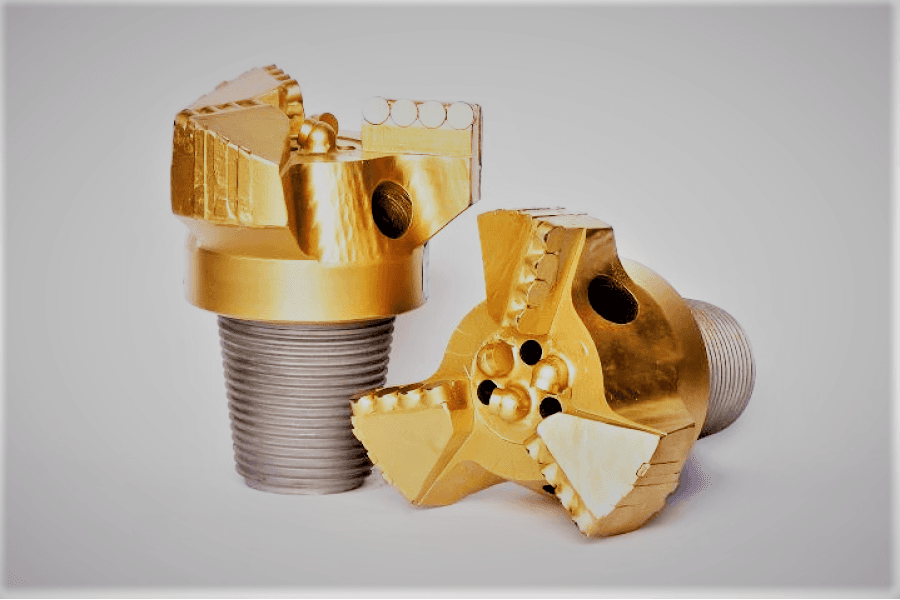

PDC долото 151 мм. Line
- Тип
- Долото PDC
PDC долото 151 мм. Line — исполнение долота PDC диаметром 151 мм с обозначением Line; что именно оно означает, источники не поясняют, значит конструкцию подтверждаем паспортом. Описание относится к позиции PDC долото 151 мм. Line.
Как устроено долото и чем оно бурит
Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).
Резцы закреплены на лопастях неподвижно, значит ни подшипников, ни смазки долоту не нужно, а порода разрушается резанием, а не дроблением, как у шарошечного долота. Лучше всего PDC-резцы идут в мягких и средних породах.
Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, значит PDC выбирают для МГБУ и УРБ-2А-2.
Технические данные: PDC долото 151 мм. Line
| Показатель | Данные |
|---|---|
| Позиция | PDC долото 151 мм. Line |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 151 мм |
| Присоединительная резьба | З-88 |
| Сечение скважины | ≈ 179,1 см² |
| Исполнение | Line, по паспорту поставщика |
Как читать название «PDC долото 151 мм. Line»
«PDC» — тип резцов (поликристаллический алмазный композит); «151 мм» — диаметр долота в миллиметрах. «Line» источниками не расшифровано: это не «серия» и не «профиль», пока паспорт не подтвердит иное.
Число лопастей влияет на устойчивость долота и равномерность износа резцов; для заказа его указывают отдельной строкой.
Расчёт под диаметр 151 мм
Площадь забоя 151 мм — примерно 179,1 см² (3,14 × 151² ÷ 4 ÷ 100). Десять метров скважины — это около 179,1 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.
Следующий размер ряда — 165 мм: сечение больше в 1,19 раза (165² ÷ 151²), диаметр на 14 мм больше. Предыдущий — 146 мм: сечение меньше в 1,07 раза, разница диаметров 5 мм.
С направляющими трубами 146 мм зазор получается (151 − 146) ÷ 2 = 2,5 мм на сторону: долото проходит в трубу с малым запасом, и в итоге перед спуском проверяют калибр.
Присоединительная резьба
Резьба для 151 мм — З-88; её сверяют с переводником штанг до заказа.
Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.
Комплект к долоту
В заявке вместе с долотом называют резьбу штанг, диаметр труб и тип установки (УРБ-2А-2, МГБУ): по ним проверяется, что долото пройдёт в скважину и подойдёт к переводнику.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Чем заменить «PDC долото 151 мм. Line»
Соседние позиции: долото 146 мм. Line, долото 165 мм. Line и долото 133 мм. Line; общий раздел — Долота PDC.
От базового долота того же диаметра Line отличается исполнением; в чём именно, подтверждаем паспортом.
Режим бурения и подбор
Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.
Если порода липнет к торцу (сальникообразование), скорость падает; от этого спасают каналы между лопастями и достаточная промывка. Подачу выбирают под диаметр: чем больше сечение, тем больше нужно жидкости или воздуха.
Где долото не подходит
Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.
Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Приёмка и обслуживание
Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
