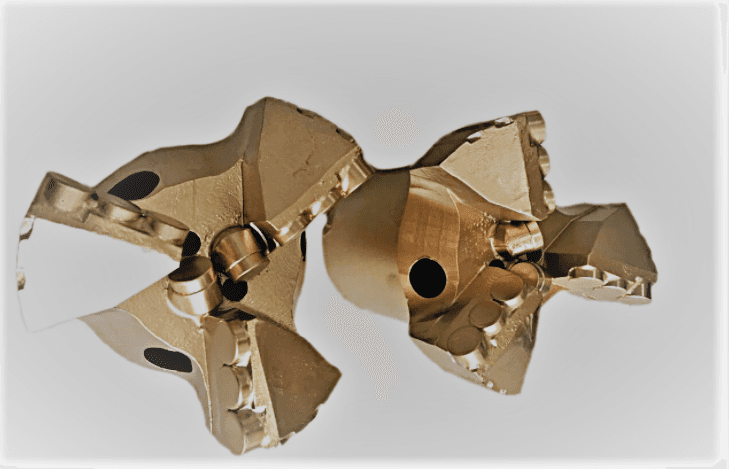

PDC долото 112 мм
- Тип
- Долото PDC
PDC долото 112 мм — долото режущего типа на 112 мм: на стальных лопастях стоят алмазные резцы PDC, которые срезают породу. Описание относится к позиции PDC долото 112 мм.
Что это за долото и как оно бурит
Резец долота PDC — спечённый карбидовольфрамовый цилиндр, плоский торец которого покрыт синтетическим алмазом (polycrystalline diamond compact).
Так как резцы не движутся относительно корпуса, опор и смазки нет; порода срезается, а не раздавливается шарошкой. Наиболее эффективны такие долота в мягких и средних породах.
Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.
Характеристики: PDC долото 112 мм
| Характеристика | Значение |
|---|---|
| Позиция | PDC долото 112 мм |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 112 мм |
| Присоединительная резьба | по заявке: для этого диаметра поставщики резьбу не публикуют |
| Сечение скважины | ≈ 98,5 см² |
Как читать название «PDC долото 112 мм»
«PDC» — тип резцов (поликристаллический алмазный композит); «112 мм» — диаметр долота в миллиметрах.
Число лопастей влияет на устойчивость долота и равномерность износа резцов; для заказа его указывают отдельной строкой.
Расчёт под диаметр 112 мм
Сечение скважины диаметром 112 мм: 3,14 × 112² ÷ 4 ÷ 100 ≈ 98,5 см². Умножив на 1000 см (10 м), получаем около 98,5 л породы в массиве на каждые 10 м проходки; шлам занимает объём больше, значит ёмкости и очистку считают с запасом.
Следующий размер ряда — 125 мм: сечение больше в 1,25 раза (125² ÷ 112²), диаметр на 13 мм больше. Предыдущий — 96 мм: сечение меньше в 1,36 раза, разница диаметров 16 мм.
Какая резьба у долота
Для 112 мм поставщики присоединительную резьбу не публикуют: известно, что у 93 мм это З-50, у 111 мм — З-66, у 122–124 мм — З-76; точное значение для вашего долота подтверждаем по заявке.
Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.
Комплект к долоту
К долоту подбирают переводник под резьбу штанг и сами штанги нужной длины; диаметр долота определяет и обсадную или направляющую трубу, которая пройдёт в скважину.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Аналоги и замена
Рядом по ряду: долото 96 мм, долото 125 мм и долото 133 мм. Весь ряд — Долота PDC.
Усиленное исполнение выбирают для абразивных и крепких пород; обычное — для мягких и средних.
Как вести бурение долотом PDC
Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, особенно при вибрациях.
В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.
Где долото не подходит
Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.
Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Что проверить при приёмке
При приёмке сверяют диаметр, резьбу, число лопастей и исполнение с паспортом, осматривают резцы на сколы и выкрашивание и проверяют, что нет люфта резцов в гнёздах. Долота отгружаем с паспортом, где указаны резьба, число лопастей и тип резцов.
