Долота одновременной обсадки применяют при бурении погружным пневмоударником с одновременной установкой обсадной колонны. Долото разбуривает скважину чуть больше наружного диаметра обсадной трубы и тянет трубу за собой, а после бурения уменьшает габарит до внутреннего диаметра трубы и извлекается. Технология исключает обрушение стенок в неустойчивых грунтах с валунами и крупными включениями.
Что входит в раздел «Долота одновременной обсадки»
Пневмоударники, коронки и долота PDC — в разделе Буровое оборудование.
Технические характеристики долот СД
| Долото (по данным поставщика) | Забурник / корпус / упорный бурт, мм | Разбуривание, мм | Длина, мм | Масса, кг |
|---|
| СД-127 | 101 / 105 / 117 | 140 | 460 | 18,5 |
| СД-133 | 106 / 111 / 122 | 146 | 460 | 21 |
| СД-146 | 112 / 120 / 134 | 159 | 460 | 23 |
| СД-159 | 127 / 132 / 145 | 175 | 470 | 26,5 |
Стартовая втулка для СД-133 — 133-112-124-85 мм, для СД-159 — 159-135-149-80 мм. Число после «СД» — наружный диаметр обсадной трубы; значение «/5» в источниках прямо не расшифровано — вероятно, это стенка трубы 5 мм.
Как выбрать долота одновременной обсадки
Долота одновременной обсадки подбирают по обсадной трубе и пневмоударнику. СД-133 работает с трубой 133 мм и ударниками П110 или CIR-110, СД-159 — с трубой 159 мм и П130; под CIR его изготавливают по заказу. Диаметр разбуривания 146 или 175 мм больше трубы, — скважина бурится чуть больше наружного диаметра трубы, и труба идёт вслед за долотом. Зарубежный аналог — эксцентриковая система ODEX, где пилотная коронка и эксцентриковый расширитель бурят скважину чуть больше трубы.
Установка и эксплуатация
Долото СД состоит из забурника, корпуса, упорного бурта и сдвижных сегментов. К первой обсадной трубе приваривают стартовую втулку и надевают её на долото. В работе сегменты выходят за наружный диаметр трубы. Чтобы поднять став с пневмоударником, включают левое вращение: сегменты складываются, и долото выходит к устью внутри трубы. Долота типа СД рассчитаны на сыпучие грунты и валуны.
Долота одновременной обсадки различаются по трубе: в ряду поставщика — СД-127, СД-133, СД-146 и СД-159, все под трубы со стенкой 4,5 и 5 мм. Чем больше труба, тем больше разбуривание: от 140 мм у СД-127 до 175 мм у СД-159, масса — от 18,5 до 26,5 кг. Долота одновременной обсадки под нестандартный хвостовик можно изготовить по заказу, стартовую втулку подбираем по размеру трубы. Для подбора укажите обсадную трубу, пневмоударник и грунт.
Долота одновременной обсадки: цифры ряда СД
По ряду поставщика: СД-127 — разбуривание 140 мм, 18,5 кг; СД-133 — 146 мм, 21 кг; СД-146 — 159 мм, 23 кг; СД-159 — 175 мм, 26,5 кг. Выход разбуривания за трубу: 140 − 127 = 13 мм, 146 − 133 = 13, 159 − 146 = 13, 175 − 159 = 16 мм, то есть радиальный зазор 6,5 мм у первых трёх и 8 мм у СД-159. Масса между крайними размерами: 26,5 − 18,5 = 8 кг.

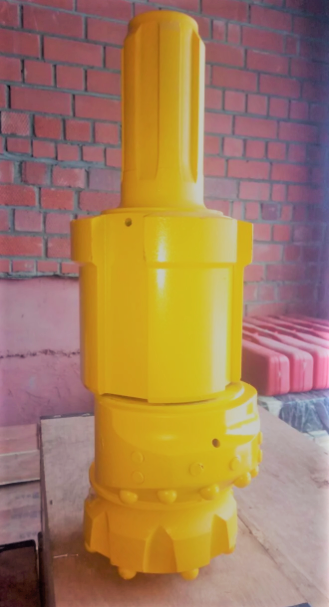

Внутренний диаметр трубы 133×5 — 133 − 2 × 5 = 123 мм, и упорный бурт СД-133 диаметром 122 мм проходит с запасом 1 мм; для трубы 159×5 внутренний диаметр 159 − 2 × 5 = 149 мм против бурта 145 мм (запас 4 мм). Позиции раздела — Долото сдвижное СД 133/5 и Долото сдвижное СД 159/5.
