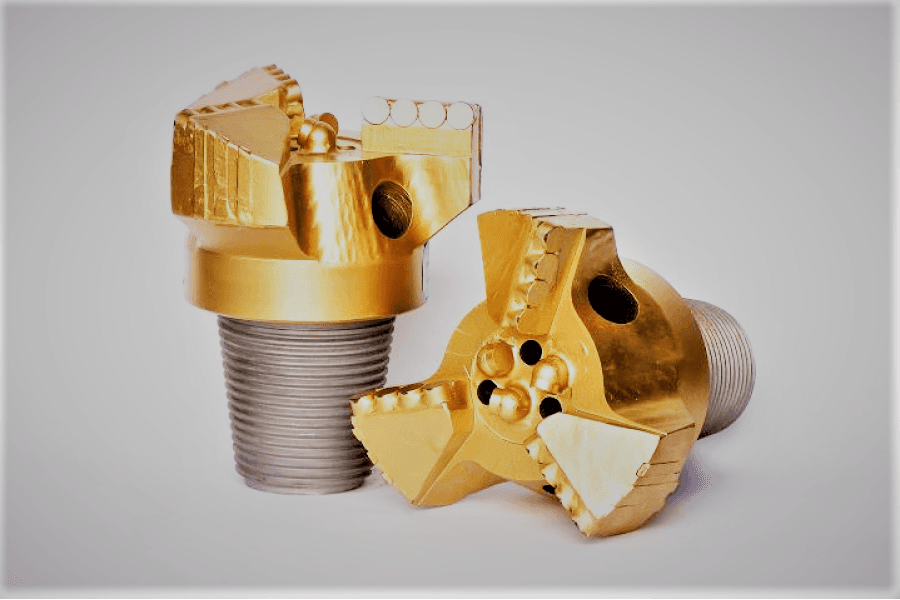

PDC долото 190 мм. Line
- Тип
- Долото PDC
PDC долото 190 мм. Line — исполнение долота PDC диаметром 190 мм с обозначением Line; что именно оно означает, источники не поясняют, в итоге конструкцию подтверждаем паспортом. Скважина 190 мм имеет сечение примерно 283,5 см².
Как устроено долото и чем оно бурит
PDC — polycrystalline diamond compact, поликристаллический алмазный композит: резец представляет собой спечённый карбидовольфрамовый цилиндр с алмазным слоем на одной плоской стороне.
Резцы закреплены на лопастях неподвижно, в итоге ни подшипников, ни смазки долоту не нужно, а порода разрушается резанием, а не дроблением, как у шарошечного долота. Лучше всего PDC-резцы идут в мягких и средних породах.
Корпус долота — износостойкая сталь с самозатачивающимися резцами; осевая нагрузка нужна заметно меньше, чем шарошечному долоту, значит PDC выбирают для МГБУ и УРБ-2А-2.
Характеристики: PDC долото 190 мм. Line
| Параметр | Значение |
|---|---|
| Позиция | PDC долото 190 мм. Line |
| Тип резцов | PDC (поликристаллический алмазный композит), неподвижные |
| Опоры и смазка | не нужны: резцы закреплены на лопастях |
| Диаметр | 190 мм |
| Присоединительная резьба | З-117 |
| Сечение скважины | ≈ 283,5 см² |
| Исполнение | Line, по паспорту поставщика |
Что значит «PDC долото 190 мм. Line»
«PDC» — тип резцов (поликристаллический алмазный композит); «190 мм» — диаметр долота в миллиметрах. «Line» источниками не расшифровано: это не «серия» и не «профиль», пока паспорт не подтвердит иное.
Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.
Расчёт под диаметр 190 мм
Площадь забоя 190 мм — примерно 283,5 см² (3,14 × 190² ÷ 4 ÷ 100). Десять метров скважины — это порядка 283,5 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.
Предыдущий — 165 мм: сечение меньше в 1,33 раза, разница диаметров 25 мм.
Присоединительная резьба
Резьба для 190 мм — З-117; её сверяют с переводником штанг до заказа.
Резьба З-66 соответствует API 2 3/8" Reg; перед бурением убедитесь, что резьба долота совпадает с переводником штанг.
Комплект к долоту
В заявке вместе с долотом называют резьбу штанг, диаметр труб и тип установки (УРБ-2А-2, МГБУ): по ним проверяется, что долото пройдёт в скважину и подойдёт к переводнику.
Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.
Соседние размеры и исполнения
Соседние позиции: долото 165 мм. Line, долото 112-190 мм 4-x лопастное и долото 151 мм. Line; общий раздел — Долота PDC.
Все исполнения этого диаметра и размеры рядом перечислены выше, а сама позиция каталога называется PDC долото 190 мм. Line.
Как вести бурение долотом PDC
Новое долото начинают бурить с небольшой нагрузки и частоты вращения и только затем поднимают их до режима максимальной скорости. Слишком медленное вращение при большой нагрузке опасно для резцов: ударная нагрузка на них растёт.
В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.
Подбор и ограничения
Мягкие и средние породы — зона PDC (глины, песчаники, известняки, мергели). Твёрдые абразивные породы требуют усиленного исполнения, а крепкие — пневмоударника с коронкой.
Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.
Приёмка и обслуживание
Перед отгрузкой и после неё проверяют диаметр по калибру, состояние резьбы и целость резцов; в паспорте должны быть резьба, число лопастей и тип резцов.
