Буровое оборудование
15 разделов
Буровое оборудование в этом разделе — это узлы буровых установок для глубокого и эксплуатационного бурения и сменный инструмент для бурения скважин погружными пневмоударниками. Первая группа включает элементы талевой системы, вращатель колонны, лебёдку и насосы промывки; вторая — пневмоударники, коронки, долота PDC и долота для бурения с одновременной обсадкой. Подбираем буровое оборудование под класс установки и задачу скважины, цена и срок — по заявке, поставка по России и СНГ.
Что входит в раздел «Буровое оборудование»
| Назначение | Подразделы |
|---|---|
| Талевая система | Крюкоблоки УТБК 5-225, УТБК 5-270, УТБК 6-320, Крюкоблоки УТБК, Кронблоки УКБ 6-200, УКБ 6-250, УКБ 6-270, УКБ 7-400, Кронблоки |
| Вращение колонны | Роторы Р-560, Р-700, Роторы буровые |
| Подвод промывочной жидкости | Вертлюги УВ-250, УВ-320, Буровые вертлюги |
| Спускоподъёмные операции | Буровые лебедки ЛБУ- 1200, ЛБУ-1200К |
| Промывка скважины | Насосы УНБТ-600, УНБТ-950, УНБТ-1180, Насосы УНБ 600 |
| Погружное пневмоударное бурение | Пневмоударники, Коронки |
| Бурение режущим инструментом и с обсадкой | Долота PDC, Долота одновременной обсадки |
Технические характеристики бурового оборудования по ГОСТ 16293-89
ГОСТ 16293-89 делит комплектные буровые установки для бурения на нефть и газ на 12 классов по допускаемой нагрузке на крюке. Условная глубина принята при массе погонного метра бурильной колонны 30 кг, когда нагрузка от наибольшей массы колонны составляет 0,5 допускаемой нагрузки на крюке.
| Допускаемая нагрузка на крюке, кН | Условная глубина бурения, м |
|---|---|
| 800 | 1250 |
| 1000 | 1600 |
| 1250 | 2000 |
| 1600 | 2500 |
| 2000 | 3200 |
| 2500 | 4000 |
| 3200 | 5000 |
| 4000 | 6500 |
| 5000 | 8000 |
| 6300 | 10000 |
| 8000 | 12500 |
| 10000 | 16000 |
Тот же стандарт задаёт ряды для узлов установки: отверстие в столе ротора не менее 440, 520, 700, 950 и 1250 мм, расчётная мощность привода ротора не более 180, 300, 370, 440, 550 и 750 кВт, мощность бурового насоса не менее 375, 475, 600, 750, 950 и 1180 кВт. Отсюда видно, почему буровое оборудование заказывают комплектом под класс установки, а не по отдельности.
Как выбрать буровое оборудование
- Для узлов установки отправная точка — допускаемая нагрузка на крюке: под неё подбирают кронблок и крюкоблок с тем же числом шкивов и диаметром каната, вертлюг по статической грузоподъёмности, ротор по нагрузке на стол.
- Насос выбирают по мощности и предельному давлению: по ГОСТ 6031-81 класс 950 кВт соответствует давлению не менее 32,0 МПа, класс 1180 кВт — не менее 40,0 МПа.

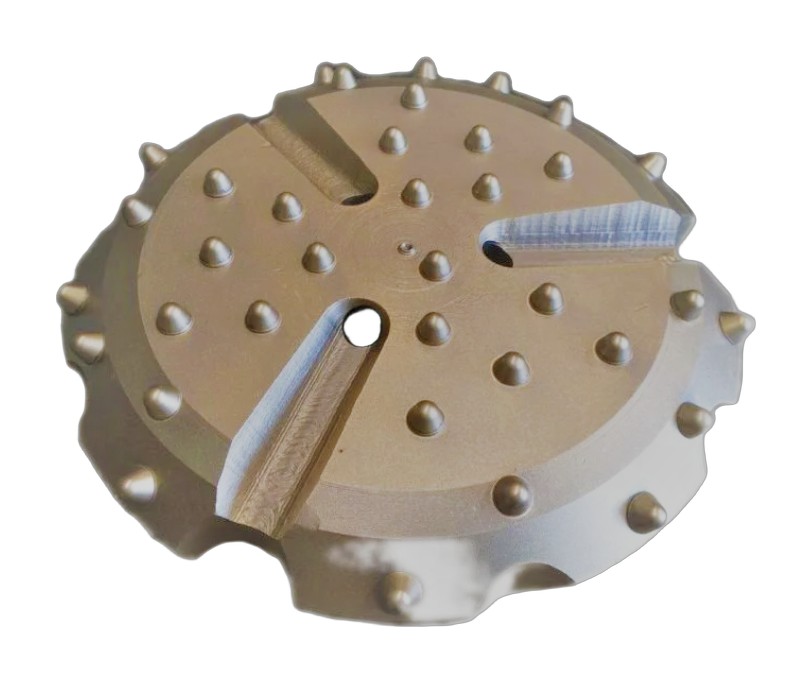

- Для бурения на воду, под сваи и анкеры подбирают пневмоударник по диаметру скважины и производительности компрессора, а коронку — по хвостовику CIR того же типоразмера.
- В неустойчивых грунтах с валунами применяют долота одновременной обсадки: скважина бурится и сразу крепится трубой.
Установка и эксплуатация
Присоединительные размеры кронблоков, талевых блоков, крюков, крюкоблоков, штропов, элеваторов и вертлюгов задаёт ГОСТ 25468-82, поэтому при замене узла сверяют его чертёж и исполнение под конкретную установку. Подшипники шкивов кронблока смазывают Литол-24 и не допускают их нагрева выше 100 °С. Насосы запускают при давлении на входе не ниже указанного изготовителем: у УНБ-600 — не менее 0,1 МПа. Пневмоударники CIR работают при давлении воздуха до 1,0 МПа; встроенный обратный клапан не пускает воду и шлам внутрь ударника при замене штанг.
