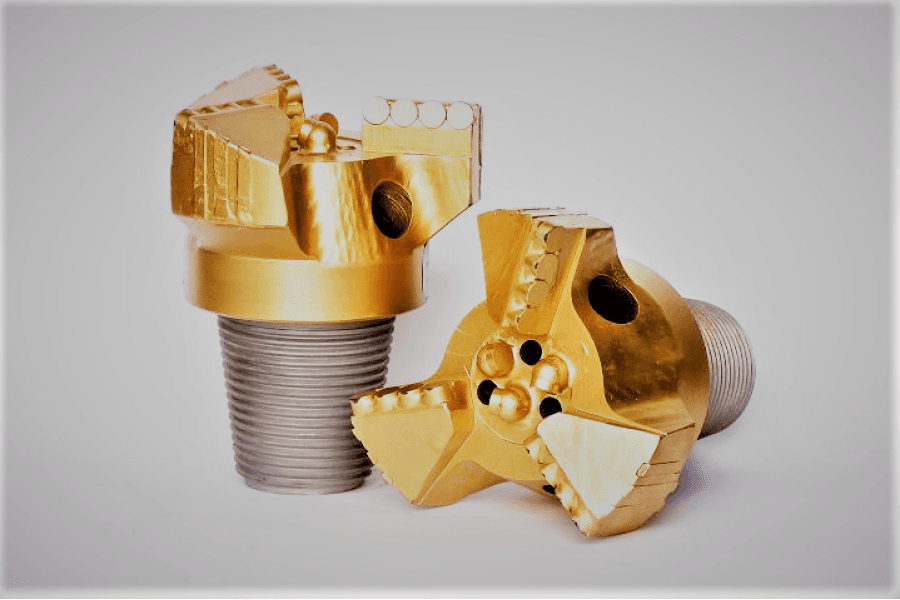

PDC долото 165 мм усиленное

PDC долото 165 мм усиленное — усиленное долото PDC (165 мм): такое исполнение берут, когда в разрезе есть абразивные и крепкие породы или перемежающиеся пласты. Описание относится к позиции PDC долото 165 мм усиленное.

Устройство и принцип работы «PDC долото 165 мм усиленное»

PDC — polycrystalline diamond compact, поликристаллический алмазный композит: резец представляет собой спечённый карбидовольфрамовый цилиндр с алмазным слоем на одной плоской стороне.

Резцы закреплены на лопастях неподвижно, в итоге ни подшипников, ни смазки долоту не нужно, а порода разрушается резанием, а не дроблением, как у шарошечного долота. Лучше всего PDC-резцы идут в мягких и средних породах.

Корпус изготавливают из износостойкой стали и армируют самозатачивающимися резцами. Малая осевая нагрузка делает такие долота удобными для малогабаритных буровых установок (МГБУ) и УРБ-2А-2.

Характеристики: PDC долото 165 мм усиленное

Как читать название «PDC долото 165 мм усиленное»

«PDC» — тип резцов (поликристаллический алмазный композит); «165 мм» — диаметр долота в миллиметрах. «Усиленное» — исполнение без стандартного определения; у одного из поставщиков усиленное 133 мм — IADC S333, 8,8 кг, против S233 и 3,93 кг у обычного.

Лопасти несут резцы, и от их числа зависит, как нагрузка распределяется по торцу: его называют в заявке рядом с диаметром.

Арифметика: что даёт диаметр

Площадь забоя 165 мм — примерно 213,8 см² (3,14 × 165² ÷ 4 ÷ 100). Десять метров скважины — это около 213,8 л породы в массиве: столько же кубических сантиметров, делённых на тысячу, надо вынести промывкой.

Следующий размер ряда — 190 мм: сечение больше в 1,33 раза (190² ÷ 165²), диаметр на 25 мм больше. Предыдущий — 151 мм: сечение меньше в 1,19 раза, разница диаметров 14 мм.

Присоединительная резьба

Резьба для 165 мм — З-88; её сверяют с переводником штанг до заказа.

З-66 — то же, что API 2 3/8" Reg; штанги и долото должны иметь одинаковую пару ниппель — муфта.

Что заказать вместе

В заявке вместе с долотом называют резьбу штанг, диаметр труб и тип установки (УРБ-2А-2, МГБУ): по ним проверяется, что долото пройдёт в скважину и подойдёт к переводнику.

Для ударно-вращательного бурения вместо долота PDC используют пневмоударники и коронки. Для неустойчивых грунтов есть долота одновременной обсадки.

Соседние размеры и исполнения

Рядом по ряду: долото 151мм усиленное, долото 191 мм усиленное и долото 146мм усиленное. Весь ряд — Долота PDC.

Для мягких и средних пород хватит обычного долота того же диаметра, усиленное берут для абразивных, крепких и перемежающихся пластов.

Режим бурения и подбор

Запускать долото лучше на лёгком режиме, постепенно доводя нагрузку и обороты; медленное вращение вместе с чрезмерной нагрузкой повышает ударные нагрузки на резцы, в первую очередь при вибрациях.

В мягких породах на торец может налипать порода, из-за чего резцы хуже контактируют с забоем; промывочные каналы между лопастями нужны, чтобы очищать и охлаждать лопасти и резцы. Подачу промывки выбирают по сечению скважины.

Подбор и ограничения

Долото PDC работает в мягких и средних породах: глины, песчаники, известняки, мергели. Для твёрдых абразивных и крепких пород у поставщиков есть усиленные исполнения, а при сплошных крепких породах применяют ударно-вращательное бурение с пневмоударником.

Нельзя подбирать долото только по диаметру: резьба, число лопастей и исполнение должны совпасть с установкой. Для труб, которые идут в скважину следом, диаметр проверяют по внутреннему диаметру трубы.

Приёмка и обслуживание

При приёмке сверяют диаметр, резьбу, число лопастей и исполнение с паспортом, осматривают резцы на сколы и выкрашивание и проверяют, что нет люфта резцов в гнёздах. Долота отгружаем с паспортом, где указаны резьба, число лопастей и тип резцов.

Что чаще всего спрашивают

Когда «PDC долото 165 мм усиленное» выгоднее шарошечного?

Резание вместо дробления даёт на некоторых грунтах в 2–5 раз большую скорость и заметно меньшую осевую нагрузку.

Какое сечение у скважины «PDC долото 165 мм усиленное»?

Сечение скважины примерно 213,8 см², то есть примерно 213,8 л породы в массиве на каждые 10 м проходки.

Что значит усиленное в «PDC долото 165 мм усиленное»?

Единого стандарта на термин нет; смотрят код IADC и массу в паспорте (у одного из поставщиков усиленное 133 мм — IADC S333 и 8,8 кг).

Для заказа укажите диаметр, резьбу штанг, установку (УРБ-2А-2, МГБУ), породу и количество — сверим «PDC долото 165 мм усиленное» по паспорту поставщика. Стоимость и срок поставки назовём после заявки; отгружаем по России и странам СНГ.
