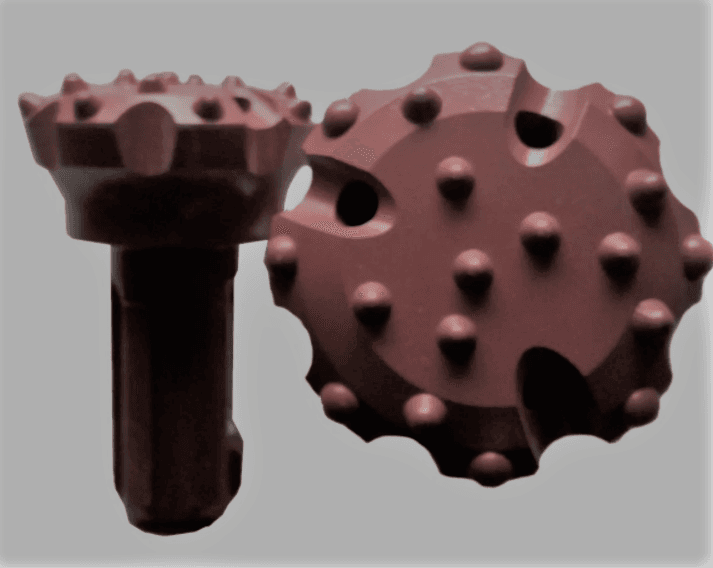

Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм
- Тип
- Пневмооборудование
Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм — штыревая коронка погружного пневмоударника диаметром 110 мм под шлицевой хвостовик CIR90: поршень бьёт прямо по хвостовику, а твердосплавные зубки торца дробят породу. Сечение скважины — примерно 95 см², калибрующие зубки: 6×Φ14.
Что это за коронка и как она работает
Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.
В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.
Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.
Технические данные: Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм
| Показатель | Данные |
|---|---|
| Позиция | Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR90 |
| Диаметр бурения | 110 мм |
| Шлицов на хвостовике | 6 |
| Калибрующие зубки | 6×Φ14 |
| Ударник | KQ-90A (коронки 90–120 мм) |
| Сечение скважины | ≈ 95 см² |
Что значит «Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм»
«KQ» — префикс изготовителя Kaiqiu; «90» — хвостовик (число совпадает с типоразмером CIR); «110» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR90» — посадка в ударник. Диаметр 110 мм есть и под хвостовик CIR110 — не перепутайте: хвостовики разных типоразмеров не взаимозаменяемы.
Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельной позицией.
Расчёт: сечение скважины и зазор у ударника
Площадь забоя диаметром 110 мм — примерно 95 см² (3,14 × 110² ÷ 4 ÷ 100). Десять метров скважины дают примерно 95 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.
Для корпуса 80 мм (KQ-90A) зазор до стенки составляет (110 − 80) ÷ 2 = 15 мм; кольцо между корпусом и стенкой занимает ≈ 44,8 см², 47 % сечения скважины.
Следующий диаметр в нашем ряду — 120 мм: его сечение больше в 1,19 раза, разница диаметров 10 мм. Предыдущий — 105 мм: сечение меньше в 1,1 раза, разница диаметров 5 мм.
С каким ударником работает
Подходящие ударники: KQ-90A CIR 90. Ударник KQ-90A по каталогу изготовителя работает с коронками 90–120 мм.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, значит тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Как выбрать торец и режим
Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.
Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.
Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.
Чем заменить «Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм»
Рядом по ряду: Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм, Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110 и Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм. Весь ряд — Коронки.
С тем же хвостовиком в каталоге есть коронки: 90 мм, 100 мм и 105 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Когда коронка не подойдёт
Сначала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить нельзя.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, значит коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Установка и осмотр
Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
Что чаще всего спрашивают
Что значит ZZ в «Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм»?
Изготовитель это не расшифровывает; форму торца и тип зубков подтверждаем по заявке.
Что означает хвостовик CIR90?
Тип шлицевого хвостовика, под который рассчитан пневмоударник; по нему коронку подбирают к ударнику.
Какой ударник нужен для «Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм»?
К KQ-90A с хвостовиком CIR90; хвостовик CIR не подходит к ударникам DHD, QL, SD, Mission, COP и Numa.
Для заказа укажите тип ударника и хвостовика, диаметр скважины, породу и количество — сверим «Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм» и форму торца. Точную цену и срок уточним по заявке. Поставка — по России и СНГ.
