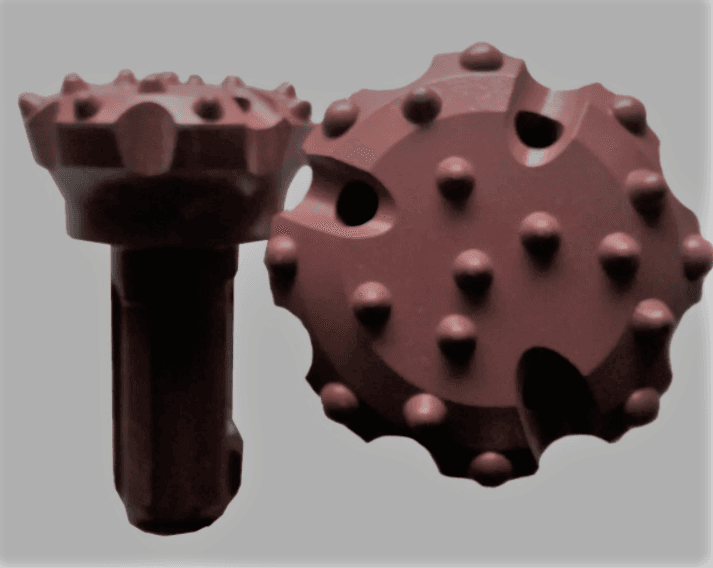

Коронка буровая KQ150-150ZZ Ф150мм, CIR150
- Тип
- Коронка буровая
Для скважины диаметром 150 мм под хвостовик CIR150 предназначена Коронка буровая KQ150-150ZZ Ф150мм, CIR150: на торце запрессованы твердосплавные зубки, а удар приходит от поршня на хвостовик. Скважина такого диаметра имеет сечение ≈ 176,7 см²; калибрующее вооружение — 9×Φ16.
Устройство коронки
Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.
В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.
Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.
Характеристики: Коронка буровая KQ150-150ZZ Ф150мм, CIR150
| Параметр | Значение |
|---|---|
| Позиция | Коронка буровая KQ150-150ZZ Ф150мм, CIR150 |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR150 |
| Диаметр бурения | 150 мм |
| Шлицов на хвостовике | 6 |
| Калибрующие зубки | 9×Φ16 |
| Ударник | KQ-150A (коронки 150–200 мм) |
| Сечение скважины | ≈ 176,7 см² |
Что значит «Коронка буровая KQ150-150ZZ Ф150мм, CIR150»
«KQ» — префикс изготовителя Kaiqiu; «150» — хвостовик (число совпадает с типоразмером CIR); «150» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR150» — посадка в ударник.
Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельно.
Расчёт: сечение скважины и зазор у ударника
Площадь забоя диаметром 150 мм — примерно 176,7 см² (3,14 × 150² ÷ 4 ÷ 100). Десять метров скважины дают примерно 176,7 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.
Для корпуса 136 мм (KQ-150A) зазор до стенки составляет (150 − 136) ÷ 2 = 7 мм; кольцо между корпусом и стенкой занимает ≈ 31,4 см², 18 % сечения скважины.
Следующий диаметр в нашем ряду — 160 мм: его сечение больше в 1,14 раза, разница диаметров 10 мм. Предыдущий — 140 мм: сечение меньше в 1,15 раза, разница диаметров 10 мм.
С каким ударником работает
Подходящие ударники: KQ-150A CIR 150. Ударник KQ-150A по каталогу изготовителя работает с коронками 150–200 мм.
Диаметр 150 мм есть и под хвостовик CIR110/CIR130 (8×Φ14), и под CIR150 (9×Φ16): это разные коронки, хвостовик указывает именно этот вариант.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, поэтому тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Торец и режим: на что смотреть
Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.
Больше всего нагружены калибрующие зубки на краю торца; их трещины чаще вызваны высокой частотой вращения (термическое растрескивание) и неверной осевой нагрузкой — как слишком малой, так и слишком большой.
Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.
Аналоги и замена
Рядом по ряду: Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150, Коронка буровая диаметр 300мм, хвостовик CIR170 и Коронка буровая KQ150-185ZZ Ф185 мм. Хвостовик CIR150. Весь ряд — Коронки.
С тем же хвостовиком в каталоге есть коронки: 185 мм и 200 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Когда коронка не подойдёт
Подбор начинают с хвостовика: он должен совпасть с ударником, и только затем выбирают диаметр скважины в пределах ряда. Диаметр, выходящий за диапазон ударника, не используют.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, поэтому коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Установка и осмотр
Шлицы ударника перед установкой очищают, стопорное кольцо проверяют, затем коронку надевают на шлицевую втулку и фиксируют. Смазку в воздушную линию подают постоянно.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
