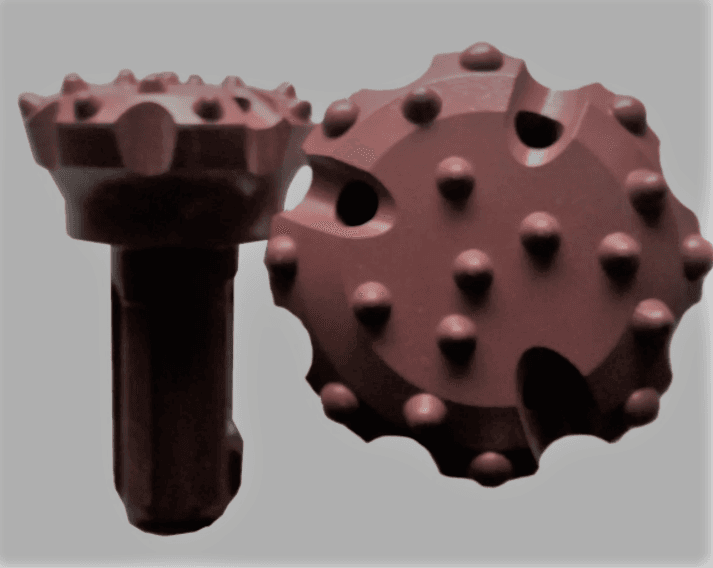

Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150
- Тип
- Коронка буровая
Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150 — сменная коронка 200 мм для пневмоударника с хвостовиком CIR150: диаметр скважины меняют сменой коронки, сам ударник остаётся прежним. Сечение скважины — около 314,2 см², калибрующие зубки: 9×Φ16.
Что это за коронка и как она работает
Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.
Это штыревая коронка: в торец холодной запрессовкой с натягом вставлены цилиндрические твердосплавные зубки со сферической или баллистической вершиной. Штыревые коронки вытеснили пластинчатые благодаря большему ресурсу и скорости бурения.
Корпус коронок CIR изготавливают из стали 35CrNiMo, торец бывает плоским, выпуклым, вогнутым или DGR. Шлам выносит отработанный воздух ударника.
Технические данные: Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150
| Показатель | Данные |
|---|---|
| Позиция | Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150 |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR150 |
| Диаметр бурения | 200 мм |
| Шлицов на хвостовике | 6 |
| Калибрующие зубки | 9×Φ16 |
| Ударник | KQ-150A (коронки 150–200 мм) |
| Сечение скважины | ≈ 314,2 см² |
Расшифровка обозначения
«KQ» — префикс изготовителя Kaiqiu; «150» — хвостовик (число совпадает с типоразмером CIR); «200» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR150» — посадка в ударник.
CIR70, CIR90, CIR110, CIR150 и CIR170 — типы хвостовиков: по ним коронку подбирают к ударнику, а диаметр показывает размер скважины.
Расчёт для «Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150»
Площадь забоя диаметром 200 мм — примерно 314,2 см² (3,14 × 200² ÷ 4 ÷ 100). Десять метров скважины дают около 314,2 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.
Для корпуса 136 мм (KQ-150A) зазор до стенки составляет (200 − 136) ÷ 2 = 32 мм; кольцо между корпусом и стенкой занимает ≈ 168,9 см², 54 % сечения скважины.
Следующий диаметр в нашем ряду — 250 мм: его сечение больше в 1,56 раза, разница диаметров 50 мм. Предыдущий — 185 мм: сечение меньше в 1,17 раза, разница диаметров 15 мм.
Подбор ударника под «Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150»
Подходящие ударники: KQ-150A CIR 150. Ударник KQ-150A по каталогу изготовителя работает с коронками 150–200 мм.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, значит тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Торец, зубки и режим бурения
Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.
Больше всего нагружены калибрующие зубки на краю торца; их трещины чаще вызваны высокой частотой вращения (термическое растрескивание) и неверной осевой нагрузкой — как слишком малой, так и слишком большой.
Рекомендуемая частота вращения для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин; для вашего ударника значения подтверждаем по паспорту. Пневмоударнику нужна постоянная подача специального масла в воздушную линию, а марку и расход масла для CIR берут из паспорта изготовителя.
Аналоги и замена
Рядом по ряду: Коронка буровая KQ150-185ZZ Ф185 мм. Хвостовик CIR150, Коронка буровая KQ150-150ZZ Ф150мм, CIR150 и Коронка буровая KQ-110-170ZZ CIR110, Ф170мм. Весь ряд — Коронки.
С тем же хвостовиком в каталоге есть коронки: 185 мм и 150 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Подбор и ограничения
Сначала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить нельзя.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, в итоге коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Монтаж и обслуживание
Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
