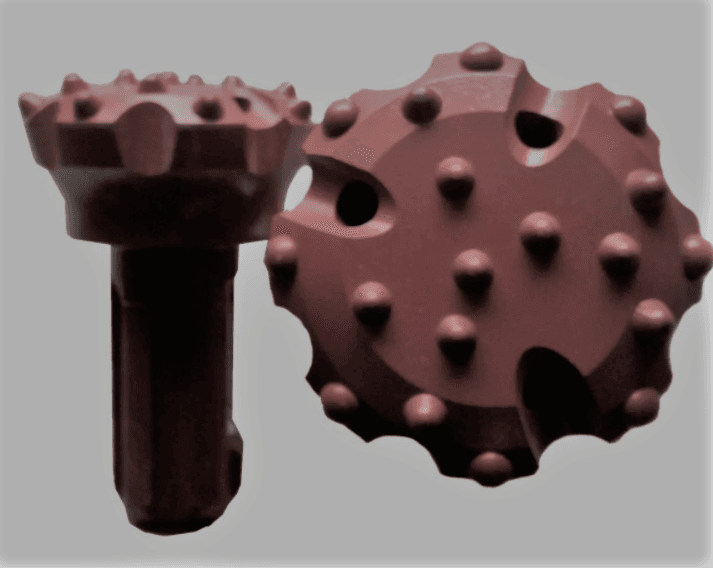

Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110

Для скважины диаметром 110 мм под хвостовик CIR110 предназначена Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110: на торце запрессованы твердосплавные зубки, а удар приходит от поршня на хвостовик. Сечение скважины — около 95 см², калибрующие зубки: 6×Φ14.

Что это за коронка и как она работает

Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.

В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.

Корпус коронок CIR изготавливают из стали 35CrNiMo, торец бывает плоским, выпуклым, вогнутым или DGR. Шлам выносит отработанный воздух ударника.

Характеристики: Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110

Что значит «Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110»

В названии нет заводского кода: «диаметр 110» — диаметр коронки в миллиметрах, «CIR110» — тип хвостовика, по которому коронку подбирают к ударнику.

Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельно.

Арифметика под диаметр 110 мм

Сечение скважины 110 мм: 3,14 × 110² ÷ 4 ÷ 100 ≈ 95 см². На каждые 10 м проходки это около 95 л породы в массиве (95 см² × 1000 см ÷ 1000 см³ в литре), и промывка должна вынести этот объём по кольцевому зазору.

Ударник KQ-110B имеет корпус 98 мм, значит, радиальный зазор до стенки скважины (110 − 98) ÷ 2 = 6 мм, а кольцевое сечение — примерно 19,6 см², то есть 21 % от сечения скважины.

Следующий диаметр в нашем ряду — 120 мм: его сечение больше в 1,19 раза, разница диаметров 10 мм. Предыдущий — 105 мм: сечение меньше в 1,1 раза, разница диаметров 5 мм.

С каким ударником работает

Подходящие ударники: KQ-110B CIR 110. Ударник KQ-110B по каталогу изготовителя работает с коронками 110–150 мм.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, в итоге тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.

Как выбрать торец и режим

Профиль торца выбирают под породу: торец с углублением в центре — для быстрого бурения в мягких и средних трещиноватых породах, вогнутый — универсальный для среднетвёрдых однородных, плоский — для твёрдых абразивных при высоком давлении воздуха. Форму и тип зубков для этой позиции подтверждаем по заявке.

Больше всего нагружены калибрующие зубки на краю торца; их трещины чаще вызваны высокой частотой вращения (термическое растрескивание) и неверной осевой нагрузкой — как слишком малой, так и слишком большой.

Рекомендуемая частота вращения для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин; для вашего ударника значения подтверждаем по паспорту. Пневмоударнику нужна постоянная подача специального масла в воздушную линию, а марку и расход масла для CIR берут из паспорта изготовителя.

Соседние диаметры и замена

Соседние позиции: Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм, Коронка буровая диаметр 120 мм CIR110 и Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм; общий раздел — Коронки.

С тем же хвостовиком в каталоге есть коронки: 120 мм, 130 мм и 140 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.

Чего не делать

Сначала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить нельзя.

Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, поэтому коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.

Установка и осмотр

Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.

При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.

Что чаще всего спрашивают

Что означает хвостовик CIR110?

Тип шлицевого хвостовика, под который рассчитан пневмоударник; по нему коронку подбирают к ударнику.

Какие калибрующие зубки у «Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110»?

По таблице изготовителя — 6×Φ14: первое число — количество калибрующих зубков, второе — их диаметр в миллиметрах.

К какому ударнику подходит «Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110»?

К KQ-110B с хвостовиком CIR110; хвостовик CIR не подходит к ударникам DHD, QL, SD, Mission, COP и Numa.

Для заказа пришлите тип ударника и хвостовика, диаметр скважины, породу и количество — сверим «Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110» и форму торца. Цена и сроки — по заявке; везём по России и в страны СНГ.
