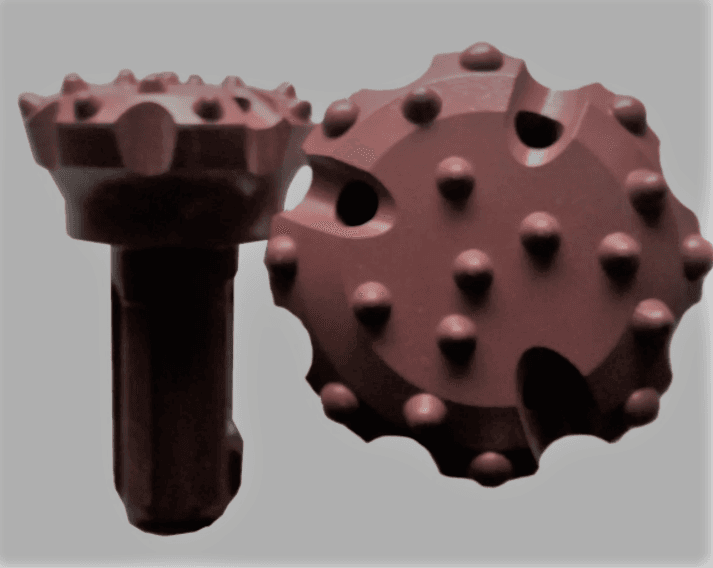

Коронка буровая KQ-110-150ZZ CIR110, Ф150мм
- Тип
- Коронка буровая
Коронка буровая KQ-110-150ZZ CIR110, Ф150мм — сменная коронка 150 мм для пневмоударника с хвостовиком CIR110/CIR130: диаметр скважины меняют сменой коронки, сам ударник остаётся прежним. Сечение скважины — около 176,7 см², калибрующие зубки: 8×Φ14.
Что это за коронка и как она работает
Коронка надевается шлицевым хвостовиком на нижнюю часть ударника и фиксируется стопорным кольцом. Поршень пневмоударника бьёт непосредственно по хвостовику, поэтому массы поршня и коронки должны быть согласованы.
В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.
Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.
Характеристики: Коронка буровая KQ-110-150ZZ CIR110, Ф150мм
| Характеристика | Значение |
|---|---|
| Позиция | Коронка буровая KQ-110-150ZZ CIR110, Ф150мм |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR110/CIR130 |
| Диаметр бурения | 150 мм |
| Шлицов на хвостовике | по паспорту |
| Калибрующие зубки | 8×Φ14 |
| Ударник | KQ110B / KQ130B |
| Сечение скважины | ≈ 176,7 см² |
Что значит «Коронка буровая KQ-110-150ZZ CIR110, Ф150мм»
«KQ» — префикс изготовителя Kaiqiu; «110» — хвостовик (число совпадает с типоразмером CIR); «150» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR110/CIR130» — посадка в ударник.
Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельно.
Арифметика под диаметр 150 мм
Площадь забоя диаметром 150 мм — примерно 176,7 см² (3,14 × 150² ÷ 4 ÷ 100). Десять метров скважины дают порядка 176,7 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.
Зазор между стенкой и корпусом: у KQ-110B (корпус 98 мм) — 26 мм, у KQ-130B (корпус 112 мм) — 19 мм на сторону. Чем он уже, тем труднее выносить шлам.
Следующий диаметр в нашем ряду — 160 мм: его сечение больше в 1,14 раза, разница диаметров 10 мм. Предыдущий — 140 мм: сечение меньше в 1,15 раза, разница диаметров 10 мм.
С каким ударником работает
Коронка работает с ударником KQ-110B CIR 110 и KQ-130B CIR 110. Ударник KQ-110B по каталогу изготовителя работает с коронками 110–150 мм, KQ-130B — с коронками 130–175 мм.
В таблице изготовителя размеры 130, 140 и 150 мм стоят под хвостовиком CIR110/CIR130; число шлицов для них там не указано.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, в итоге тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Торец, зубки и режим бурения
Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.
Больше всего нагружены калибрующие зубки на краю торца; их трещины чаще вызваны высокой частотой вращения (термическое растрескивание) и неверной осевой нагрузкой — как слишком малой, так и слишком большой.
Рекомендуемая частота вращения для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин; для вашего ударника значения подтверждаем по паспорту. Пневмоударнику нужна постоянная подача специального масла в воздушную линию, а марку и расход масла для CIR берут из паспорта изготовителя.
Соседние диаметры и замена
Рядом по ряду: Коронка буровая KQ-110-140ZZ CIR110, Ф140мм, Коронка буровая KQ-110-160ZZ CIR110, Ф160мм и Коронка буровая KQ-110-130ZZ CIR110, Ф130мм. Весь ряд — Коронки.
С тем же хвостовиком в каталоге есть коронки: 110 мм, 120 мм и 130 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Подбор и ограничения
Сначала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить нельзя.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, значит коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Установка и осмотр
Шлицы ударника перед установкой очищают, стопорное кольцо проверяют, затем коронку надевают на шлицевую втулку и фиксируют. Смазку в воздушную линию подают постоянно.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
