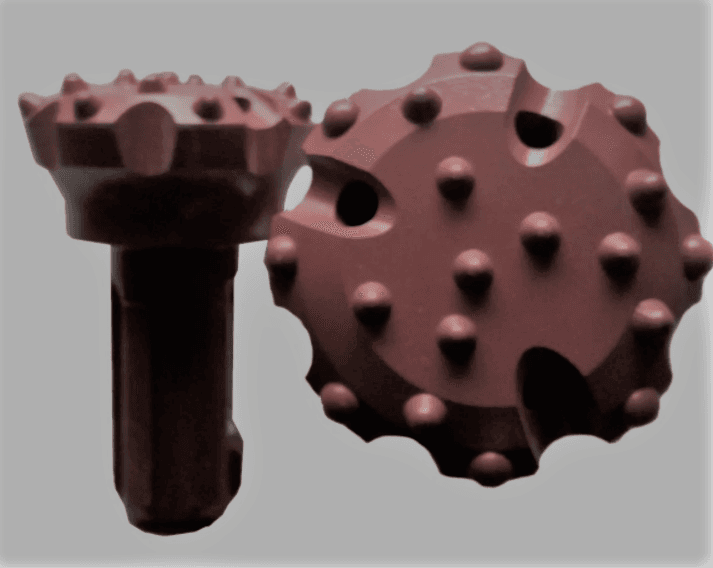

Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм
- Тип
- Коронка буровая
Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм — сменная коронка 105 мм для пневмоударника с хвостовиком CIR90: диаметр скважины меняют сменой коронки, сам ударник остаётся прежним. Сечение скважины — порядка 86,6 см², калибрующие зубки: 6×Φ14.
Устройство коронки
Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.
В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.
Корпус коронок CIR изготавливают из стали 35CrNiMo, торец бывает плоским, выпуклым, вогнутым или DGR. Шлам выносит отработанный воздух ударника.
Технические данные: Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм
| Показатель | Данные |
|---|---|
| Позиция | Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR90 |
| Диаметр бурения | 105 мм |
| Шлицов на хвостовике | 6 |
| Калибрующие зубки | 6×Φ14 |
| Ударник | KQ-90A (коронки 90–120 мм) |
| Сечение скважины | ≈ 86,6 см² |
Расшифровка обозначения
«KQ» — префикс изготовителя Kaiqiu; «90» — хвостовик (число совпадает с типоразмером CIR); «105» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR90» — посадка в ударник.
Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельно.
Расчёт: сечение скважины и зазор у ударника
Площадь забоя диаметром 105 мм — примерно 86,6 см² (3,14 × 105² ÷ 4 ÷ 100). Десять метров скважины дают примерно 86,6 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.
Для корпуса 80 мм (KQ-90A) зазор до стенки составляет (105 − 80) ÷ 2 = 12,5 мм; кольцо между корпусом и стенкой занимает ≈ 36,3 см², 42 % сечения скважины.
Следующий диаметр в нашем ряду — 110 мм: его сечение больше в 1,1 раза, разница диаметров 5 мм. Предыдущий — 100 мм: сечение меньше в 1,1 раза, разница диаметров 5 мм.
С каким ударником работает
Коронка работает с ударником KQ-90A CIR 90. Ударник KQ-90A по каталогу изготовителя работает с коронками 90–120 мм.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, значит тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Торец и режим: на что смотреть
Профиль торца выбирают под породу: торец с углублением в центре — для быстрого бурения в мягких и средних трещиноватых породах, вогнутый — универсальный для среднетвёрдых однородных, плоский — для твёрдых абразивных при высоком давлении воздуха. Форму и тип зубков для этой позиции подтверждаем по заявке.
Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.
Рекомендуемая частота вращения для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин; для вашего ударника значения подтверждаем по паспорту. Пневмоударнику нужна постоянная подача специального масла в воздушную линию, а марку и расход масла для CIR берут из паспорта изготовителя.
Чем заменить «Коронка буровая KQ90-105ZZ CIR90 диаметр 105мм»
Соседние позиции: Коронка буровая KQ90-100ZZ CIR90 диаметр 100мм, Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм и Коронка буровая KQ90-90ZZ CIR90 диаметр 90мм; общий раздел — Коронки.
С тем же хвостовиком в каталоге есть коронки: 90 мм, 100 мм и 110 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Чего не делать
Подбор начинают с хвостовика: он должен совпасть с ударником, и только затем выбирают диаметр скважины в пределах ряда. Диаметр, выходящий за диапазон ударника, не используют.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, значит коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Установка и осмотр
Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
