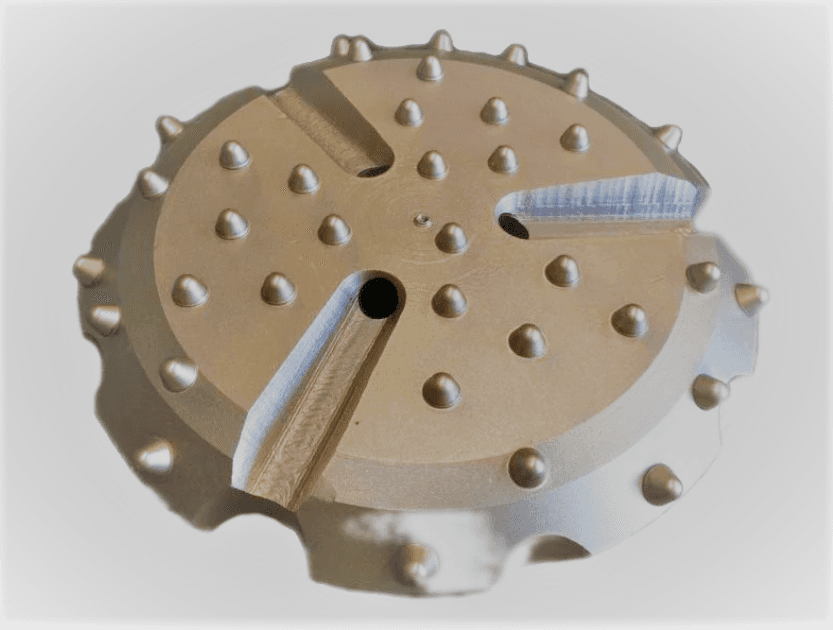

Коронка буровая диаметр 300мм, хвостовик CIR170
- Тип
- Коронка буровая
Для скважины диаметром 300 мм под хвостовик CIR170 предназначена Коронка буровая диаметр 300мм, хвостовик CIR170: на торце запрессованы твердосплавные зубки, а удар приходит от поршня на хвостовик. Сечение скважины — примерно 706,9 см², калибрующие зубки: по паспорту (в доступных таблицах для этого размера не указано).
Что это за коронка и как она работает
Коронка надевается шлицевым хвостовиком на нижнюю часть ударника и фиксируется стопорным кольцом. Поршень пневмоударника бьёт непосредственно по хвостовику, поэтому массы поршня и коронки должны быть согласованы.
Это штыревая коронка: в торец холодной запрессовкой с натягом вставлены цилиндрические твердосплавные зубки со сферической или баллистической вершиной. Штыревые коронки вытеснили пластинчатые благодаря большему ресурсу и скорости бурения.
Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.
Характеристики: Коронка буровая диаметр 300мм, хвостовик CIR170
| Характеристика | Значение |
|---|---|
| Позиция | Коронка буровая диаметр 300мм, хвостовик CIR170 |
| Тип | штыревая коронка погружного пневмоударника |
| Хвостовик | CIR170 |
| Диаметр бурения | 300 мм |
| Шлицов на хвостовике | по паспорту |
| Калибрующие зубки | по паспорту |
| Ударник | KQ-170A (коронки 170–250 мм) |
| Сечение скважины | ≈ 706,9 см² |
Что значит «Коронка буровая диаметр 300мм, хвостовик CIR170»
В названии нет заводского кода: «диаметр 300» — диаметр коронки в миллиметрах, «CIR170» — тип хвостовика, по которому коронку подбирают к ударнику.
Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельной позицией.
Расчёт для «Коронка буровая диаметр 300мм, хвостовик CIR170»
Сечение скважины 300 мм: 3,14 × 300² ÷ 4 ÷ 100 ≈ 706,9 см². На каждые 10 м проходки это около 706,9 л породы в массиве (706,9 см² × 1000 см ÷ 1000 см³ в литре), и промывка должна вынести этот объём по кольцевому зазору.
Ударник KQ-170A имеет корпус 156 мм, значит, радиальный зазор до стенки скважины (300 − 156) ÷ 2 = 72 мм, а кольцевое сечение — около 515,7 см², иначе говоря 73 % от сечения скважины. Для 300 и 350 мм это условный расчёт: каталог изготовителя доводит диапазон ударника лишь до 250 мм, и размеры выше предлагает поставщик.
Следующий диаметр в нашем ряду — 350 мм: его сечение больше в 1,36 раза, разница диаметров 50 мм. Предыдущий — 250 мм: сечение меньше в 1,44 раза, разница диаметров 50 мм.
С каким ударником работает
Коронка работает с ударником KQ-170A CIR 170. Ударник KQ-170A по каталогу изготовителя работает с коронками 170–250 мм.
Диаметр 300 мм под хвостовик CIR170 есть у поставщика (ряд 180, 200, 250, 300, 350 мм), тогда как каталог изготовителя заканчивается на 250 мм; паспорт запрашивайте вместе с заявкой.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, поэтому тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.
Торец, зубки и режим бурения
Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.
Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.
Рекомендуемая частота вращения для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин; для вашего ударника значения подтверждаем по паспорту. Пневмоударнику нужна постоянная подача специального масла в воздушную линию, а марку и расход масла для CIR берут из паспорта изготовителя.
Соседние диаметры и замена
Рядом по ряду: Коронка буровая KQ150-150ZZ Ф150мм, CIR150, Коронка буровая диаметр 250мм, хвостовик CIR170 и Коронка буровая KQ150-200ZZ, Ф200 мм. Хвостовик CIR150. Весь ряд — Коронки.
С тем же хвостовиком в каталоге есть коронки: 250 мм и 350 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.
Когда коронка не подойдёт
Сначала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить нельзя.
Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, значит коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.
Монтаж и обслуживание
Шлицы ударника перед установкой очищают, стопорное кольцо проверяют, затем коронку надевают на шлицевую втулку и фиксируют. Смазку в воздушную линию подают постоянно.
При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
