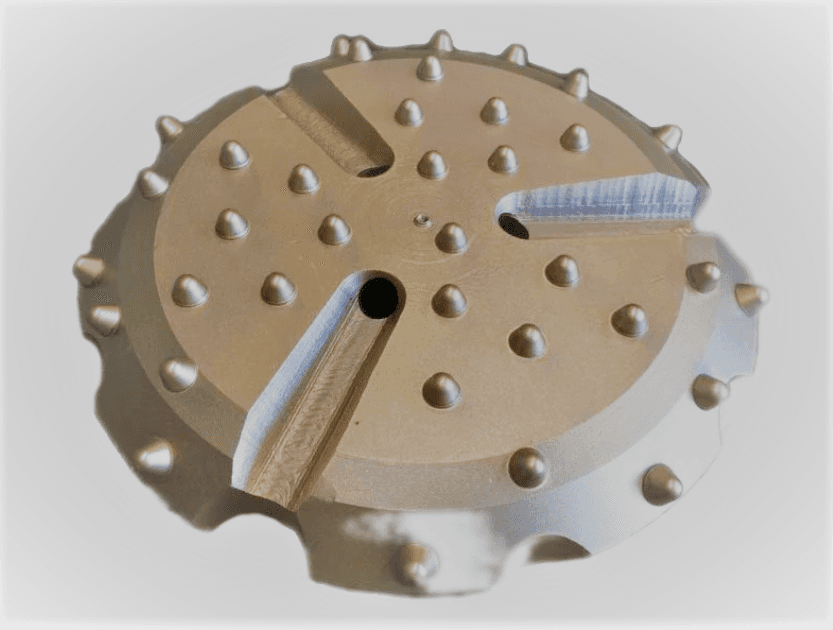

Коронка буровая диаметр 250мм, хвостовик CIR170

Коронка буровая диаметр 250мм, хвостовик CIR170 — сменная коронка 250 мм для пневмоударника с хвостовиком CIR170: диаметр скважины меняют сменой коронки, сам ударник остаётся прежним. Сечение скважины — порядка 490,9 см², калибрующие зубки: 12×Φ16.

Что это за коронка и как она работает

Хвостовик входит в ударник на шлицах и держится стопорным кольцом; поршень бьёт прямо по нему, и массу коронки согласуют с массой поршня.

В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.

Корпус коронок CIR изготавливают из стали 35CrNiMo, торец бывает плоским, выпуклым, вогнутым или DGR. Шлам выносит отработанный воздух ударника.

Характеристики: Коронка буровая диаметр 250мм, хвостовик CIR170

Расшифровка обозначения

В названии нет заводского кода: «диаметр 250» — диаметр коронки в миллиметрах, «CIR170» — тип хвостовика, по которому коронку подбирают к ударнику.

Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельно.

Арифметика под диаметр 250 мм

Площадь забоя диаметром 250 мм — примерно 490,9 см² (3,14 × 250² ÷ 4 ÷ 100). Десять метров скважины дают около 490,9 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.

Ударник KQ-170A имеет корпус 156 мм, значит, радиальный зазор до стенки скважины (250 − 156) ÷ 2 = 47 мм, а кольцевое сечение — порядка 299,7 см², другими словами 61 % от сечения скважины.

Следующий диаметр в нашем ряду — 300 мм: его сечение больше в 1,44 раза, разница диаметров 50 мм. Предыдущий — 200 мм: сечение меньше в 1,56 раза, разница диаметров 50 мм.

Совместимость и ударники

Коронка работает с ударником KQ-170A CIR 170. Ударник KQ-170A по каталогу изготовителя работает с коронками 170–250 мм.

Диаметры 220 и 250 мм в таблице изготовителя имеют по 12×Φ16 калибрующих зубков, а меньшие размеры CIR170 — по 9×Φ16.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, в итоге тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.

Торец и режим: на что смотреть

Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.

Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.

Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.

Соседние диаметры и замена

Соседние позиции: Коронка буровая диаметр 300мм, хвостовик CIR170, Коронка буровая диаметр 350мм, хвостовик CIR170 и Коронка буровая KQ150-150ZZ Ф150мм, CIR150; общий раздел — Коронки.

С тем же хвостовиком в каталоге есть коронки: 300 мм и 350 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.

Когда коронка не подойдёт

Вначале сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить не допускается.

Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, значит коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.

Монтаж и обслуживание

Шлицы ударника перед установкой очищают, стопорное кольцо проверяют, затем коронку надевают на шлицевую втулку и фиксируют. Смазку в воздушную линию подают постоянно.

При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.

Что чаще всего спрашивают

Что значит CIR в «Коронка буровая диаметр 250мм, хвостовик CIR170»?

Тип шлицевого хвостовика, под который рассчитан пневмоударник; по нему коронку подбирают к ударнику.

Сколько зубков по периферии у «Коронка буровая диаметр 250мм, хвостовик CIR170»?

По таблице изготовителя — 12×Φ16: первое число — количество калибрующих зубков, второе — их диаметр в миллиметрах.

Какой диаметр скважины даёт «Коронка буровая диаметр 250мм, хвостовик CIR170»?

250 мм; сечение скважины около 490,9 см², на 10 м проходки — около 490,9 л породы в массиве.

Для заказа пришлите тип ударника и хвостовика, диаметр скважины, породу и количество — сверим «Коронка буровая диаметр 250мм, хвостовик CIR170» и форму торца. Цена и срок — по заявке, поставка по России и СНГ.
