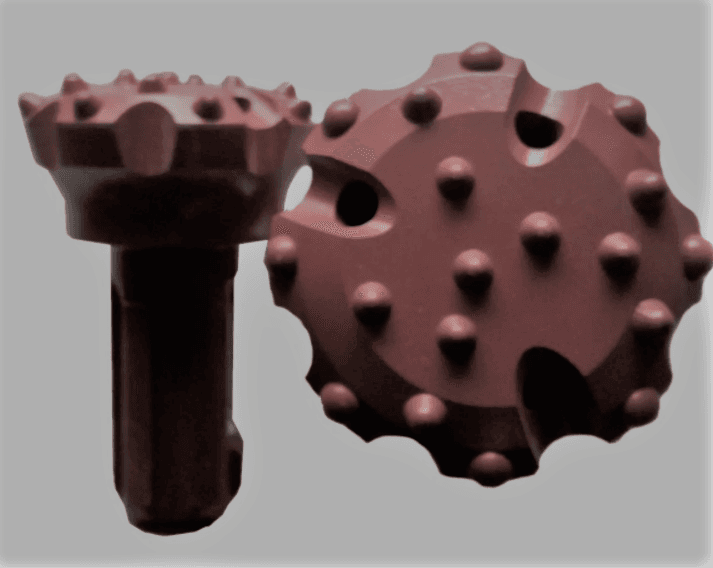

Коронка буровая диаметр 120 мм CIR110

Коронка буровая диаметр 120 мм CIR110 — сменная коронка 120 мм для пневмоударника с хвостовиком CIR110: диаметр скважины меняют сменой коронки, сам ударник остаётся прежним. Сечение скважины — около 113,1 см², калибрующие зубки: 6×Φ14.

Устройство коронки

Коронка надевается шлицевым хвостовиком на нижнюю часть ударника и фиксируется стопорным кольцом. Поршень пневмоударника бьёт непосредственно по хвостовику, поэтому массы поршня и коронки должны быть согласованы.

В торец с натягом запрессованы твердосплавные зубки сферической или баллистической формы; штыревые коронки вытеснили пластинчатые, так как служат дольше и бурят быстрее.

Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.

Характеристики: Коронка буровая диаметр 120 мм CIR110

Что значит «Коронка буровая диаметр 120 мм CIR110»

В названии нет заводского кода: «диаметр 120» — диаметр коронки в миллиметрах, «CIR110» — тип хвостовика, по которому коронку подбирают к ударнику.

CIR70, CIR90, CIR110, CIR150 и CIR170 — типы хвостовиков: по ним коронку подбирают к ударнику, а диаметр показывает размер скважины.

Арифметика под диаметр 120 мм

Сечение скважины 120 мм: 3,14 × 120² ÷ 4 ÷ 100 ≈ 113,1 см². На каждые 10 м проходки это около 113,1 л породы в массиве (113,1 см² × 1000 см ÷ 1000 см³ в литре), и промывка должна вынести этот объём по кольцевому зазору.

Ударник KQ-110B имеет корпус 98 мм, значит, радиальный зазор до стенки скважины (120 − 98) ÷ 2 = 11 мм, а кольцевое сечение — около 37,7 см², иначе говоря 33 % от сечения скважины.

Следующий диаметр в нашем ряду — 130 мм: его сечение больше в 1,17 раза, разница диаметров 10 мм. Предыдущий — 110 мм: сечение меньше в 1,19 раза, разница диаметров 10 мм.

Подбор ударника под «Коронка буровая диаметр 120 мм CIR110»

Подходящие ударники: KQ-110B CIR 110. Ударник KQ-110B по каталогу изготовителя работает с коронками 110–150 мм.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, поэтому тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.

Как выбрать торец и режим

Под мягкие и трещиноватые породы берут торец с углублением в центре, под однородные среднетвёрдые — вогнутый, под твёрдые абразивные — плоский. Какой торец у этой позиции, подтверждаем по заявке.

Наибольшая нагрузка приходится на краевые (калибрующие) зубки, они повреждаются чаще остальных. Растрескивание зубков связывают с перегревом при высокой частоте вращения и с неправильной осевой нагрузкой — недостаточной или избыточной.

Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.

Чем заменить «Коронка буровая диаметр 120 мм CIR110»

Соседние позиции: Коронка буровая для пневмоударника KQ110-110 диаметр 110 мм CIR110, Коронка буровая KQ-110-130ZZ CIR110, Ф130мм и Коронка для пневмоударника KQ90-110ZZ CIR90 диаметр 110 мм; общий раздел — Коронки.

С тем же хвостовиком в каталоге есть коронки: 110 мм, 130 мм и 140 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.

Чего не делать

Подбор начинают с хвостовика: он должен совпасть с ударником, и лишь затем выбирают диаметр скважины в пределах ряда. Диаметр, выходящий за диапазон ударника, не используют.

Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, значит коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.

Монтаж и обслуживание

Шлицы ударника перед установкой очищают, стопорное кольцо проверяют, затем коронку надевают на шлицевую втулку и фиксируют. Смазку в воздушную линию подают постоянно.

При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
