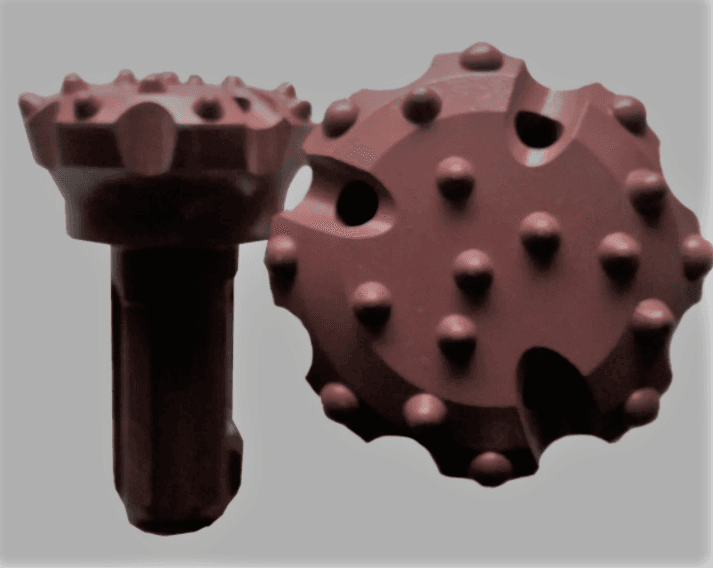

Коронка буровая KQ-110-160ZZ CIR110, Ф160мм

Коронка буровая KQ-110-160ZZ CIR110, Ф160мм — сменная коронка 160 мм для пневмоударника с хвостовиком CIR110: диаметр скважины меняют сменой коронки, сам ударник остаётся прежним. Скважина такого диаметра имеет сечение ≈ 201,1 см²; калибрующее вооружение — по паспорту (в доступных таблицах для этого размера не указано).

Как работает «Коронка буровая KQ-110-160ZZ CIR110, Ф160мм»

Коронка надевается шлицевым хвостовиком на нижнюю часть ударника и фиксируется стопорным кольцом. Поршень пневмоударника бьёт непосредственно по хвостовику, в итоге массы поршня и коронки должны быть согласованы.

Это штыревая коронка: в торец холодной запрессовкой с натягом вставлены цилиндрические твердосплавные зубки со сферической или баллистической вершиной. Штыревые коронки вытеснили пластинчатые благодаря большему ресурсу и скорости бурения.

Сталь корпуса коронок CIR — 35CrNiMo; торец делают плоским, выпуклым, вогнутым или DGR, а шлам из-под торца уносит отработанный воздух.

Технические данные: Коронка буровая KQ-110-160ZZ CIR110, Ф160мм

Что значит «Коронка буровая KQ-110-160ZZ CIR110, Ф160мм»

«KQ» — префикс изготовителя Kaiqiu; «110» — хвостовик (число совпадает с типоразмером CIR); «160» — диаметр коронки в миллиметрах; «ZZ» источниками не расшифровано — форму торца и тип зубков уточняем по заявке; «CIR110» — посадка в ударник.

Число в хвостовике CIR — это типоразмер ударника, а не диаметр скважины; диаметр скважины стоит в названии отдельной позицией.

Арифметика под диаметр 160 мм

Площадь забоя диаметром 160 мм — примерно 201,1 см² (3,14 × 160² ÷ 4 ÷ 100). Десять метров скважины дают около 201,1 л породы в массиве, и воздух ударника выносит её по зазору вокруг корпуса.

Для корпуса 112 мм (KQ-130B) зазор до стенки составляет (160 − 112) ÷ 2 = 24 мм; кольцо между корпусом и стенкой занимает ≈ 102,5 см², 51 % сечения скважины.

Следующий диаметр в нашем ряду — 170 мм: его сечение больше в 1,13 раза, разница диаметров 10 мм. Предыдущий — 150 мм: сечение меньше в 1,14 раза, разница диаметров 10 мм.

Подбор ударника под «Коронка буровая KQ-110-160ZZ CIR110, Ф160мм»

Подходящие ударники: KQ-130B CIR 110. Ударник KQ-130B по каталогу изготовителя работает с коронками 130–175 мм.

В таблицах изготовителя ряд коронок CIR110 заканчивается на 150 мм, а 160 мм попадает в диапазон ударника KQ130B (130–175 мм), который работает с хвостовиком CIR110/CIR130; точное исполнение и калибрующие зубки подтверждаем по заявке.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa, поэтому тип своего ударника проверяйте до заказа. Хвостовик CIR ставят и на ударники среднего давления, так что по названию хвостовика класс давления не определить.

Торец и режим: на что смотреть

Профиль торца выбирают под породу: торец с углублением в центре — для быстрого бурения в мягких и средних трещиноватых породах, вогнутый — универсальный для среднетвёрдых однородных, плоский — для твёрдых абразивных при высоком давлении воздуха. Форму и тип зубков для этой позиции подтверждаем по заявке.

Больше всего нагружены калибрующие зубки на краю торца; их трещины чаще вызваны высокой частотой вращения (термическое растрескивание) и неверной осевой нагрузкой — как слишком малой, так и слишком большой.

Для CIR110A называют частоту вращения 25–50 об/мин, для CIR-150A — 20–30 об/мин; значения для конкретного ударника берём из паспорта. Смазку подают в воздушную линию постоянно, специальным маслом для бурового инструмента.

Аналоги и замена

Соседние позиции: Коронка буровая KQ-110-150ZZ CIR110, Ф150мм, Коронка буровая KQ-110-170ZZ CIR110, Ф170мм и Коронка буровая KQ-110-140ZZ CIR110, Ф140мм; общий раздел — Коронки.

С тем же хвостовиком в каталоге есть коронки: 110 мм, 120 мм и 130 мм. Меняя коронку на соседний диаметр, вы меняете размер скважины, не меняя ударник.

Подбор и ограничения

Для начала сверяют хвостовик с ударником, затем выбирают диаметр в пределах его диапазона; за пределы диапазона ударника выходить нельзя.

Сильно изношенные зубки уменьшают диаметр скважины и снижают скорость бурения, в итоге коронку осматривают при каждом подъёме става и меняют вовремя. Изношенную коронку не «дорабатывают» до конца: калибрующие зубки держат диаметр скважины.

Установка и осмотр

Перед установкой очищают шлицы ударника и проверяют стопорное кольцо; коронку надевают на шлицевую втулку и фиксируют кольцом. Для ударных узлов нужна смазка в воздушной линии.

При приёмке сверяют номер, хвостовик, диаметр и число шлицов с заявкой, осматривают зубки на сколы и трещины.
