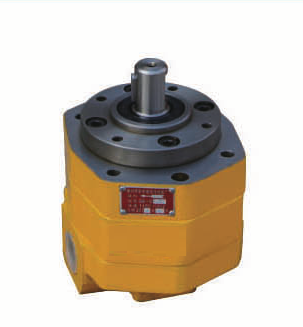

Шестеренный масляный насос BB-B80
- Тип
- циклоидный шестерённый масляный насос
- Рабочее давление
- 2,5 МПа
- Расход
- 80 л/мин
- Направление вращения
- правое
- Дренаж
- наружный
Позиция Шестеренный масляный насос BB-B80 относится к ряду BB-B: циклоидный шестерённый масляный насос серии BB-B. Параметры позиции — подача 80 л/мин, давление 2,5 МПа, мощность привода 4,10 кВт. У всего ряда BB-B номинальное давление 2,5 МПа, частота 1450 об/мин, пульсация давления ±0,15 МПа; зацепление внутреннее, циклоидное.
Ряд BB-B: чем он отличается
Применение по описанию серии: гидростатические опоры, гидросистемы станков, маслостанции, фильтровальные тележки, топливные системы дизелей. Чтобы не перепутать позиции ряда BB-B, начинайте с расхода: он зашит в обозначение, а остальное следует из таблицы серии.
Характеристики: Шестеренный масляный насос BB-B80
| Параметр | Значение |
|---|---|
| Тип | циклоидный шестерённый масляный насос |
| Подача | 80 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Пульсация давления | ±0,15 МПа |
| Объёмный КПД | ≥90 % |
| Мощность привода | 4,10 кВт |
| Резьба присоединений K | вход Z3/4", выход Z1" |
| Направление вращения | правое |
| Дренаж | наружный |
Расшифровка обозначения BB-B80
Прочитаем шестеренный масляный насос BB-B80 по частям. BB-B80: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 80 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.
Расчёт привода и расхода
Проверим шестеренный масляный насос BB-B80 арифметикой. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 80 л/мин × 25 бар ÷ 600 = 3,33 кВт гидравлической мощности. Сопоставление с таблицей: 3,33 кВт ÷ 4,1 кВт = 0,81, иначе говоря суммарный КПД порядка 81 %. Момент на валу для выбора муфты и двигателя: 9550 × 4,1 кВт ÷ 1450 об/мин = 27 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 80 л/мин × 960 ÷ 1450 = 53 л/мин; при 1500 об/мин: 80 л/мин × 1500 ÷ 1450 = 82,8 л/мин. За один оборот насос подаёт 55,2 см³.
Привод и присоединение
Подключая шестеренный масляный насос BB-B80, ориентируйтесь на таблицу. Мощность привода по таблице серии — 4,1 кВт при 1450 об/мин. Присоединительные резьбы: вход Z3/4", выход Z1". Направление вращения: правое. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Аналоги внутри ряда
Смежные типоразмеры: BB-B50: 50 л/мин, другими словами в 1,6 раза меньше, чем у BB-B80 (80 ÷ 50 = 1,6). Привод 2,6 кВт против 4,1 кВт у BB-B80. BB-B63: 63 л/мин, иначе говоря в 1,27 раза меньше, чем у BB-B80 (80 ÷ 63 = 1,27). Привод 3,3 кВт против 4,1 кВт у BB-B80. BB-B100: 100 л/мин, то есть в 1,25 раза больше, чем у BB-B80 (100 ÷ 80 = 1,25). Привод 5,1 кВт против 4,1 кВт у BB-B80. Полный список — в разделе Шестеренные масляные насосы BB-B.
Где насос не подходит
Подбирая шестеренный масляный насос BB-B80, помните: Дренаж у этой позиции наружный — его выводят в бак отдельной линией; направление вращения правое. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, в итоге до заказа продумайте фильтр на всасывании.
Пуск и эксплуатация
Вводя шестеренный масляный насос BB-B80 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Дренаж наружный — его выводят в бак. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
