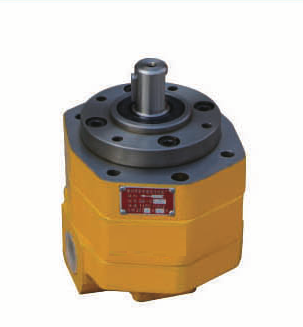

Шестеренный масляный насос BB-B50

Шестеренный масляный насос BB-B50 — циклоидный шестерённый масляный насос серии BB-B. По таблице серии: подача 50 л/мин, давление 2,5 МПа, мощность привода 2,60 кВт. У всего ряда BB-B номинальное давление 2,5 МПа, частота 1450 об/мин, пульсация давления ±0,15 МПа; зацепление внутреннее, циклоидное.

Особенности серии BB-B

Серию используют в гидростатических опорах, станочных гидросистемах, маслостанциях, фильтровальных тележках и топливных системах дизелей. Чтобы не перепутать позиции ряда BB-B, начинайте с расхода: он зашит в обозначение, а остальное следует из таблицы серии.

Характеристики: Шестеренный масляный насос BB-B50

Как читается код BB-B50

Разберём шестеренный масляный насос BB-B50 по частям. BB-B50: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 50 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.

Расчёт привода и расхода

Посчитаем шестеренный масляный насос BB-B50 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 50 л/мин × 25 бар ÷ 600 = 2,08 кВт гидравлической мощности. Сопоставление с таблицей: 2,08 кВт ÷ 2,6 кВт = 0,8, то есть суммарный КПД около 80 %. Момент на валу для выбора муфты и двигателя: 9550 × 2,6 кВт ÷ 1450 об/мин = 17,1 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 50 л/мин × 960 ÷ 1450 = 33,1 л/мин; при 1500 об/мин: 50 л/мин × 1500 ÷ 1450 = 51,7 л/мин. За один оборот насос подаёт 34,5 см³.

Чем приводить и как подключать

Чтобы запустить шестеренный масляный насос BB-B50, понадобится следующее. Мощность привода по таблице серии — 2,6 кВт при 1450 об/мин. Присоединительные резьбы: Z3/4". Направление вращения: правое. Муфту и кронштейн подбирают отдельно по валу двигателя.

Аналоги внутри ряда

Если типоразмер не подошёл, рядом по ряду стоят позиции: BB-B32: 32 л/мин, то есть в 1,56 раза меньше, чем у BB-B50 (50 ÷ 32 = 1,56). Мощность по таблице — 1,65 кВт (у BB-B50 2,6 кВт). У BB-B63 показатель 63 л/мин: в 1,26 раза больше, чем у BB-B50 (63 ÷ 50 = 1,26). Мощность по таблице — 3,3 кВт (у BB-B50 2,6 кВт). У BB-B40 показатель 40 л/мин: в 1,25 раза меньше, чем у BB-B50 (50 ÷ 40 = 1,25). Привод 2,1 кВт против 2,6 кВт у BB-B50. Полный список — в разделе Шестеренные масляные насосы BB-B.

Где насос не подходит

Выбирая шестеренный масляный насос BB-B50, учтите ограничения. Направление вращения правое, дренаж наружный: линию дренажа подключают к баку отдельно. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому заранее продумайте фильтр на всасывании.

Пуск и эксплуатация

Эксплуатируя шестеренный масляный насос BB-B50, следите за простыми вещами. Перед пуском сверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Дренаж наружный — его выводят в бак. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
