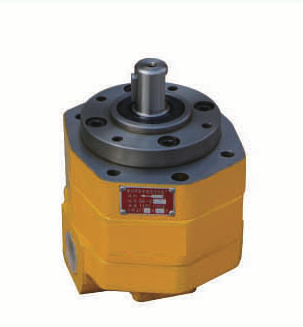

Шестеренный масляный насос BB-B4

Шестеренный масляный насос BB-B4: циклоидный шестерённый масляный насос серии BB-B; подача 4 л/мин, давление 2,5 МПа, мощность привода 0,21 кВт. У всего ряда BB-B номинальное давление 2,5 МПа, частота 1450 об/мин, пульсация давления ±0,15 МПа; зацепление внутреннее, циклоидное.

Что за насос: BB-B

Серию используют в гидростатических опорах, станочных гидросистемах, маслостанциях, фильтровальных тележках и топливных системах дизелей. Разные позиции ряда BB-B отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.

Характеристики: Шестеренный масляный насос BB-B4

Как читается код BB-B4

Разберём шестеренный масляный насос BB-B4 по частям. BB-B4: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 4 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.

Проверка мощности привода арифметикой

Посчитаем шестеренный масляный насос BB-B4 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 4 л/мин × 25 бар ÷ 600 = 0,17 кВт гидравлической мощности. Сопоставление с таблицей: 0,17 кВт ÷ 0,21 кВт = 0,79, то есть суммарный КПД около 79 %. Момент на валу для выбора муфты и двигателя: 9550 × 0,21 кВт ÷ 1450 об/мин = 1,4 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 4 л/мин × 960 ÷ 1450 = 2,6 л/мин; при 1500 об/мин: 4 л/мин × 1500 ÷ 1450 = 4,1 л/мин. За один оборот насос подаёт 2,8 см³.

Привод и присоединение

Для установки шестеренный масляный насос BB-B4 важны эти данные. Мощность привода по таблице серии — 0,21 кВт при 1450 об/мин. Присоединительные резьбы: Z3/8". Направление вращения: правое. Посадочные размеры вала и фланца сверяют по чертежу до заказа.

Чем заменить и с чем сравнить

Смежные типоразмеры: У BB-B10 показатель 10 л/мин: в 2,5 раза больше, чем у BB-B4 (10 ÷ 4 = 2,5). Мощность по таблице — 0,51 кВт (у BB-B4 0,21 кВт). У BB-B16 показатель 16 л/мин: в 4 раза больше, чем у BB-B4 (16 ÷ 4 = 4). Мощность по таблице — 0,82 кВт (у BB-B4 0,21 кВт). BB-B6: 6 л/мин, то есть в 1,5 раза больше, чем у BB-B4 (6 ÷ 4 = 1,5). Мощность по таблице — 0,31 кВт (у BB-B4 0,21 кВт). Полный список — в разделе Шестеренные масляные насосы BB-B.

Ограничения и подбор

Выбирая шестеренный масляный насос BB-B4, учтите ограничения. Дренаж у этой позиции наружный — его выводят в бак отдельной линией; направление вращения правое. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому заранее продумайте фильтр на всасывании.

Установка и уход

Вводя шестеренный масляный насос BB-B4 в работу, действуйте так. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Дренаж наружный — его выводят в бак. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
