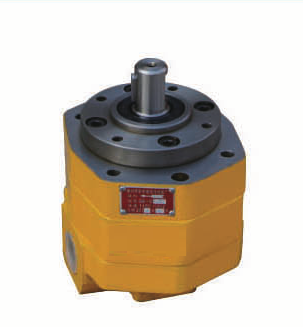

Шестеренный масляный насос BB-B10

Шестеренный масляный насос BB-B10 — циклоидный шестерённый масляный насос серии BB-B. По таблице серии: подача 10 л/мин, давление 2,5 МПа, мощность привода 0,51 кВт. Циклоидные насосы BB-B работают при 2,5 МПа и 1450 об/мин, пульсация давления по таблице серии — ±0,15 МПа.

Что за насос: BB-B

Применение по описанию серии: гидростатические опоры, гидросистемы станков, маслостанции, фильтровальные тележки, топливные системы дизелей. Разные позиции ряда BB-B отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.

Характеристики: Шестеренный масляный насос BB-B10

Как читается код BB-B10

Прочитаем шестеренный масляный насос BB-B10 по частям. BB-B10: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 10 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.

Подача, мощность и момент: расчёт

Проверим шестеренный масляный насос BB-B10 арифметикой. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 10 л/мин × 25 бар ÷ 600 = 0,42 кВт гидравлической мощности. Сопоставление с таблицей: 0,42 кВт ÷ 0,51 кВт = 0,82, то есть суммарный КПД примерно 82 %. Момент на валу для выбора муфты и двигателя: 9550 × 0,51 кВт ÷ 1450 об/мин = 3,4 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 10 л/мин × 960 ÷ 1450 = 6,6 л/мин; при 1500 об/мин: 10 л/мин × 1500 ÷ 1450 = 10,3 л/мин. За один оборот насос подаёт 6,9 см³.

Чем приводить и как подключать

Подключая шестеренный масляный насос BB-B10, ориентируйтесь на таблицу. Мощность привода по таблице серии — 0,51 кВт при 1450 об/мин. Присоединительные резьбы: Z3/8". Направление вращения: правое. Тип муфты и посадочные размеры согласуем по чертежу заказчика.

Аналоги внутри ряда

Смежные типоразмеры: BB-B6 — 6 л/мин; относительно BB-B10 подача меньше в 1,67 раза (10 ÷ 6 = 1,67). Привод 0,31 кВт против 0,51 кВт у BB-B10. У BB-B4 показатель 4 л/мин: в 2,5 раза меньше, чем у BB-B10 (10 ÷ 4 = 2,5). Привод 0,21 кВт против 0,51 кВт у BB-B10. BB-B16 — 16 л/мин; относительно BB-B10 подача больше в 1,6 раза (16 ÷ 10 = 1,6). Мощность по таблице — 0,82 кВт (у BB-B10 0,51 кВт). Полный список — в разделе Шестеренные масляные насосы BB-B.

Где насос не подходит

Прежде чем заказывать шестеренный масляный насос BB-B10, прочтите: Направление вращения правое, дренаж наружный: линию дренажа подключают к баку отдельно. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.

Пуск и эксплуатация

Вводя шестеренный масляный насос BB-B10 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Дренаж наружный — его выводят в бак. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
