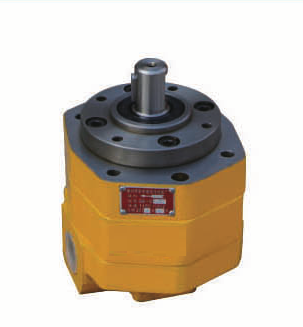

Шестеренный масляный насос BB-B40

Шестеренный масляный насос BB-B40 — циклоидный шестерённый масляный насос серии BB-B: подача 40 л/мин при 1450 об/мин, номинальное давление 2,5 МПа, привод по таблице — 2,1 кВт. Область применения по таблице серии: гидростатические опоры, станочные гидросистемы, маслостанции, фильтровальные тележки и топливные системы дизелей. Вращение правое, дренаж наружный.

Назначение и принцип работы «Шестеренный масляный насос BB-B40»

У объёмного насоса давление не «выбирается», а возникает: насос гонит масло, пока линия не упрётся в нагрузку или в предохранительный клапан. Значит, настройку клапана и прочность рукавов считают по паспортному давлению, а не по желаемому.

В циклоидном насосе внутреннего зацепления малый зубчатый ротор вращается внутри большего, и между зубьями образуются камеры, которые переносят масло от всасывания к нагнетанию. Конструкция компактна, поэтому такие насосы удобно встраивать в маслостанции и фильтровальные тележки.

Наружный дренаж в обозначении не пишется: буква N в схеме изготовителя означает внутренний дренаж, а её отсутствие — отдельное отверстие утечек, которое выводят в бак. Для позиции «Шестеренный масляный насос BB-B40» по карточке дренаж наружный, поэтому в проекте нужна дренажная линия.

Шестеренный масляный насос BB-B40: основные параметры

Расшифровка обозначения BB-B40

Код раскладывается так: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 40 — номинальная подача, л/мин.

Полная схема изготовителя шире: N после B — внутренний дренаж, F — левое вращение (правое не обозначается), Y — встроенный предохранительный клапан, цифры 1 и 2 — размеры отверстий, A — код модернизации. В позиции «Шестеренный масляный насос BB-B40» этих букв нет: вращение правое, дренаж наружный, клапана нет.

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Расчёт и арифметика для «Шестеренный масляный насос BB-B40»

Подача на оборот вала получается так: 40 л/мин × 1000 ÷ 1450 об/мин = 27,6 см³ за оборот. Цифра нетто — после утечек, поэтому по ней нельзя судить о геометрическом объёме, который в таблице серии не приведён.

Гидравлическая мощность на выходе при номинальном давлении: 40 л/мин × 25 бар ÷ 600 = 1,67 кВт. Для привода таблица называет 2,1 кВт, значит полезная доля 1,67 ÷ 2,1 = 0,79; остаток — потери и запас на пики.

Скорость масла в первом присоединении (Z3/4"), если принять условный проход за диаметр 19 мм: 40 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,019 м)² ÷ 4) = 2,3 м/с. Это оценка; реальный проходной диаметр зависит от рукава и арматуры.

Сопутствующие позиции

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Рядом в линейке стоят Шестеренный масляный насос BB-B50, Шестеренный масляный насос BB-B25 и Шестеренный масляный насос BB-B32. Весь ряд — в разделе «Шестеренные масляные насосы BB-B».

Предыдущее поколение шестерённых насосов этой линейки — Шестеренные масляные насосы HY01. Для готового агрегата с двигателем посмотрите Шестеренные насосы WBZ.

Подбор и ограничения

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Монтаж и обслуживание

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
