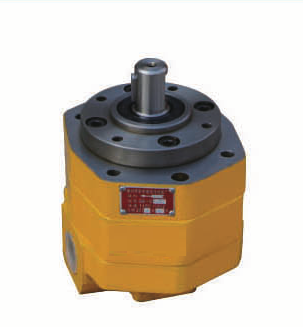

Шестеренный масляный насос BB-B20

Шестеренный масляный насос BB-B20 — циклоидный шестерённый масляный насос серии BB-B. По таблице серии: подача 20 л/мин, давление 2,5 МПа, мощность привода 1,02 кВт. У всего ряда BB-B номинальное давление 2,5 МПа, частота 1450 об/мин, пульсация давления ±0,15 МПа; зацепление внутреннее, циклоидное.

Ряд BB-B: чем он отличается

Применение по описанию серии: гидростатические опоры, гидросистемы станков, маслостанции, фильтровальные тележки, топливные системы дизелей. Внутри ряда BB-B позиции различаются подачей, в итоге сначала сопоставляют нужный расход с подачей из таблицы и лишь затем смотрят на присоединения и привод.

Характеристики: Шестеренный масляный насос BB-B20

Расшифровка обозначения BB-B20

Разберём шестеренный масляный насос BB-B20 по частям. BB-B20: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 20 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.

Проверка мощности привода арифметикой

Возьмём шестеренный масляный насос BB-B20 и посчитаем нагрузку. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 20 л/мин × 25 бар ÷ 600 = 0,83 кВт гидравлической мощности. Сопоставление с таблицей: 0,83 кВт ÷ 1,02 кВт = 0,82, иначе говоря суммарный КПД примерно 82 %. Момент на валу для выбора муфты и двигателя: 9550 × 1,02 кВт ÷ 1450 об/мин = 6,7 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 20 л/мин × 960 ÷ 1450 = 13,2 л/мин; при 1500 об/мин: 20 л/мин × 1500 ÷ 1450 = 20,7 л/мин. За один оборот насос подаёт 13,8 см³.

Привод и присоединение

Для установки шестеренный масляный насос BB-B20 важны эти данные. Мощность привода по таблице серии — 1,02 кВт при 1450 об/мин. Присоединительные резьбы: Z3/4". Направление вращения: правое. Муфту и кронштейн подбирают отдельно по валу двигателя.

Чем заменить и с чем сравнить

Смежные типоразмеры: BB-B25 — 25 л/мин; относительно BB-B20 подача больше в 1,25 раза (25 ÷ 20 = 1,25). Привод 1,3 кВт против 1,02 кВт у BB-B20. BB-B16 — 16 л/мин; относительно BB-B20 подача меньше в 1,25 раза (20 ÷ 16 = 1,25). Мощность по таблице — 0,82 кВт (у BB-B20 1,02 кВт). BB-B10: 10 л/мин, иначе говоря в 2 раза меньше, чем у BB-B20 (20 ÷ 10 = 2). Привод 0,51 кВт против 1,02 кВт у BB-B20. Полный список — в разделе Шестеренные масляные насосы BB-B.

Ограничения и подбор

Прежде чем заказывать шестеренный масляный насос BB-B20, прочтите: Направление вращения правое, дренаж наружный: линию дренажа подключают к баку отдельно. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.

Монтаж и обслуживание

Запуская шестеренный масляный насос BB-B20, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Дренаж наружный — его выводят в бак. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
