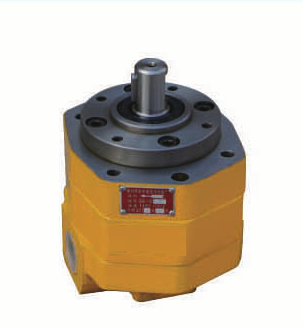

Шестеренный масляный насос BB-B25

Шестеренный масляный насос BB-B25 — циклоидный шестерённый масляный насос серии BB-B: подача 25 л/мин при 1450 об/мин, номинальное давление 2,5 МПа, привод по таблице — 1,3 кВт. Такие насосы применяют в гидростатических опорах, гидросистемах станков, маслостанциях, фильтровальных тележках и топливных системах дизелей. По карточке вращение правое, дренаж наружный.

Главное свойство позиции «Шестеренный масляный насос BB-B25»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

У объёмного насоса давление не «выбирается», а возникает: насос гонит масло, пока линия не упрётся в нагрузку или в предохранительный клапан. Значит, настройку клапана и прочность рукавов считают по паспортному давлению, а не по желаемому.

Номинальное давление серии BB-B — 2,5 МПа, частота вращения — 1450 об/мин, пульсация давления — ±0,15 МПа. Объёмный КПД по таблице: ≥80 % у BB-B4 и BB-B6 и ≥90 % у остальных типоразмеров, для позиции «Шестеренный масляный насос BB-B25» — ≥90 %.

Характеристики: Шестеренный масляный насос BB-B25

Код BB-B25 по частям

Читаем код слева направо: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 25 — номинальная подача, л/мин.

Полная схема изготовителя шире: N после B — внутренний дренаж, F — левое вращение (правое не обозначается), Y — встроенный предохранительный клапан, цифры 1 и 2 — размеры отверстий, A — код модернизации. В позиции «Шестеренный масляный насос BB-B25» этих букв нет: вращение правое, дренаж наружный, клапана нет.

Откуда взяты цифры

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Подбор по цифрам: расчёт

Подача на оборот вала получается так: 25 л/мин × 1000 ÷ 1450 об/мин = 17,2 см³ за оборот. Цифра нетто — после утечек, поэтому по ней нельзя судить о геометрическом объёме, который в таблице серии не приведён.

Оценим скорость потока в порту Z3/4" (диаметр принят 19 мм): 25 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,019 м)² ÷ 4) = 1,5 м/с. На всасывании скорость держат заметно ниже, чем на нагнетании, поэтому линию всасывания берут крупнее порта.

Бак на 160 л такой насос переливает за 6,4 мин (160 л ÷ 25 л/мин = 6,4 мин); реальное время больше из-за разгона и вязкости масла.

Принадлежности к «Шестеренный масляный насос BB-B25»

Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Ближайшие позиции раздела: Шестеренный масляный насос BB-B20 и Шестеренный масляный насос BB-B16. Весь ряд — в разделе «Шестеренные масляные насосы BB-B».

Предыдущее поколение шестерённых насосов этой линейки — Шестеренные масляные насосы HY01. Для готового агрегата с двигателем посмотрите Шестеренные насосы WBZ.

Подбор и ограничения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Монтаж и обслуживание

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
